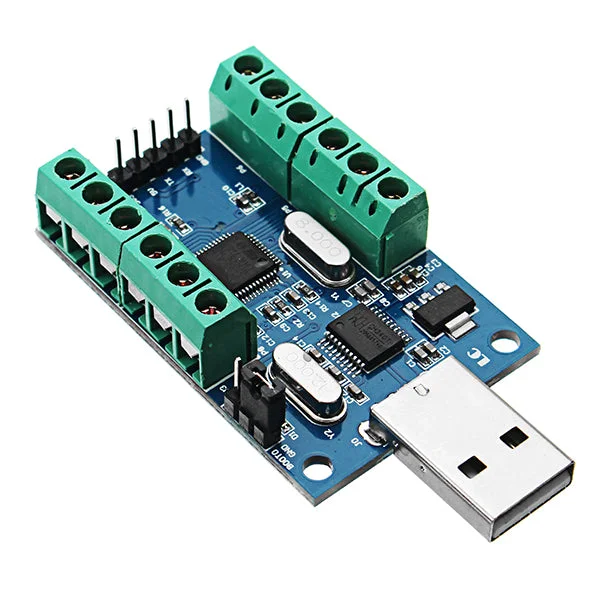

10-Kanaals 12-bit ADC-module met USB-interface voor STM32-Kwaliteitsgarantie

Description

Overzicht:

Dit 10-kanaals ADC-module maakt gebruik van de interne ADC-bronnen van de STM32F103 microcontrollers voor nauwkeurige dataverzameling. De ADC-gegevens kunnen eenvoudig naar een pc worden geüpload.
Omschrijving:

1. Ingebouwde master-chip: STM32F103C8T6;
2. Onboard CH340 chip voor seriële communicatie via USB, waardoor AD-samplingresultaten op uw pc zichtbaar zijn;
3. Voorzien van UART seriële communicatie-interface, kan worden aangesloten op externe microcontrollers;
4. Analoge ingangskanalen: 10-kanaals single-ended ingangen;
5. Bemonstering spanningsbereik: 0-3.3V;
6. Voedingsspanning: 5V / 3.3V;
7. Resolutie: 12 bit (4096);
8. Meer informatie:Klik hier

Specificaties:

Bordformaat: 50 x 33 mm
IN0-IN9: AD-sampling ingangsspanning;
GND: gemeenschappelijke aardingsinterface voor voeding en bemonstering;
TX, RX: UART-communicatie-interface;
3V3 / 5V: gereserveerde stroomingangspoort voor 3,3V / 5V

Testvoorbeeld: wanneer IN0-IN4 is verbonden met 0V en IN5-IN9 met 3.3V, kunnen de resultaten worden waargenomen zoals hieronder weergegeven:

Pakket bevat:

1 x ADC-module met UART-communicatie
