Description
Specificaties:
- Continue ontlaadstroom: 14A
- Onmiddellijke ontlaadstroom: 22A
- Laadspanning: 25.2V
- Laadstroom: 25A (maximaal)
- Overlaad detectiespanning: 4.28 ± 0.05 V (enkele cel)
- Vertraging bij overbelasting: 0.5S
- Overlaad vrijgavespanning: 4.28 ± 0.05 V (enkele cel)
- Over-ontlading detectiespanning: 2.55 ± 0.08 V
- Over-ontlading detectie vertraging: 0.1S
- Overlossingsspanning: 2.90 ± 0.1V
- Overstroom detectiespanning: 150mV
- Overstroom detectie vertraging: 10mS
- Overstroombeveiligingsstroom: 75 ± 5A
- Vrijgavebeveiliging overstroombeveiliging: ontkoppel de belasting
- Kortsluitbeveiliging: externe belasting kortsluiting
- Detectie vertraging kortsluiting: 250µS
- Vrijgave van kortsluitbeveiliging: ontkoppel de belasting
- Interne weerstand hoofdcircuitgeleiding: ≤20MΩ
- Werkende stroom: ≤30µA
- Slaapstroom (stroom over ontlading): ≤20µA
- Werktemperatuur: -20 ~ +80 °C
Kenmerken:
- 6 strings (voor 6 18650 batterijen of lithium-ion batterijen in serie)
- 21.6V (nominale spanning van polymeerbatterij)
- 22.2V (nominale spanning van 18650 of 3.7V lithiumbatterij)
- 25.2V (spanning nadat de lithiumbatterij volledig is opgeladen)
- Ontlading 22A (verwijst naar de bovenste limiet van de ontlaadstroom)
Voorzorgsmaatregelen:
- Deze batterijbeschermingsmodule is niet geschikt voor lithium-ijzerfosfaatbatterijen, xenonlampen, handboorbatterijen, elektrische visbatterijen, elektrische fietsbatterijen, babyautobatterijen, motoren met een vermogen van 550W of meer, en 1W fisheye LED-lampen.
- Voor ontladingsproducten boven 3A moet de ontladingssnelheid van de batterij meer zijn dan 3C.
- Na het aansluiten van de bedrading moet u eerst opladen om uitvoer te hebben.
- Bij het in serie aansluiten van 6 sets batterijen, zorg ervoor dat de spanning van elke set batterijen gelijk is.
- Mix geen goede en slechte batterijen! Hoe dichter de interne weerstand van de 6-cel batterij is, hoe beter!
Verbindingsdiagram:
Volg strikt de schemabedrading: 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B5), 22.2V (B+), voorkom opzettelijke kortsluiting!
Pakket inbegrepen:

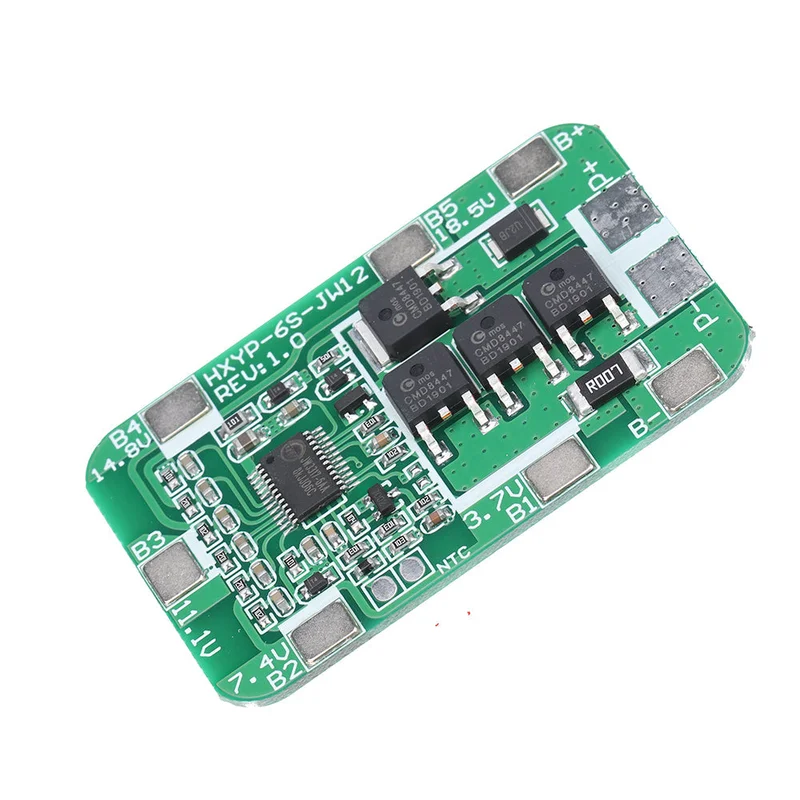

- 10 x 6S 14A 22.2V 18650 batterijbeschermingsmodule
