Beschrijving:
Deze super kleine mono versterker is verbazingwekkend krachtig – in staat om tot 2,5 watt te leveren aan 4-8 ohm luidsprekers. Binnen de miniatuur chip bevindt zich een klasse D controller, die kan werken van 2.0V-5.5V DC. Aangezien de versterker klasse D is, is deze zeer efficiënt (meer dan 90% efficiënt bij het aandrijven van een 8Ω luidspreker bij meer dan een half watt) – waardoor het perfect is voor draagbare en batterij-aangedreven projecten. Het heeft ingebouwde thermische en overstromingsbescherming, maar we kunnen nauwelijks merken dat het warm wordt. Er is zelfs een volumepotentiometer, zodat u het volume op het bord kunt aanpassen van de standaard 24dB gain. Dit bord is een welkome upgrade ten opzichte van basis “LM386” versterkers!
De A+ en A-ingangen van de versterker gaan door 1.0uF condensatoren, waardoor ze volledig ‘differentieel’ zijn. Als u geen differentiële uitgangen heeft, sluit u de Audio-pin gewoon aan op de grond. De uitgang is “Bridge Tied” – dat betekent dat de uitgangspinnen direct op de luidsprekers aansluiten, zonder verbinding met de grond. De uitgang is een hoge frequentie 250KHz vierkante golf PWM, die door de luidsprekerspoel wordt ‘gemeten’ – de hoge frequenties zijn niet hoorbaar. Dit betekent dat u de uitgang niet kunt aansluiten op een andere versterker; het moet de luidsprekers direct aansteken.

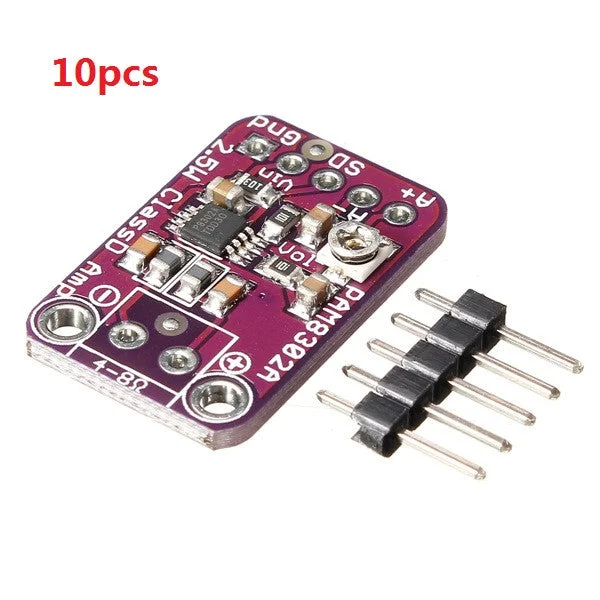

Wordt geleverd met een volledig samengesteld en getest breakout board. We hebben ook een kopheader voor op een breadboard en een 3,5 mm schroefplint, zodat u uw luidspreker gemakkelijk kunt aansluiten of losmaken. Je bent in 15 minuten klaar om te rocken!
Kenmerken:
- Uitgangsvermogen: 2,5W bij 4Ω, 10% THD, 1,5W bij 8Ω, 10% THD, met 5,5V voeding
- 50dB PSRR bij 1KHz
- Filterloos ontwerp, met ferrietkraal en condensatoren op de uitgang.
- Vaste 24 dB versterking, instelbare potentiometer aan boord voor het aanpassen van het invoervolume.
- Thermische en kortsluit-/overspanningsbescherming
- Lage stroomverbruik: 4mA in rust en 1uA in shutdown-modus
Notitie:
Speaker is niet inbegrepen, gebruik een luidspreker met een impedantie van 4 ohm of meer.
Pakket inbegrepen:
10 x audio versterker
