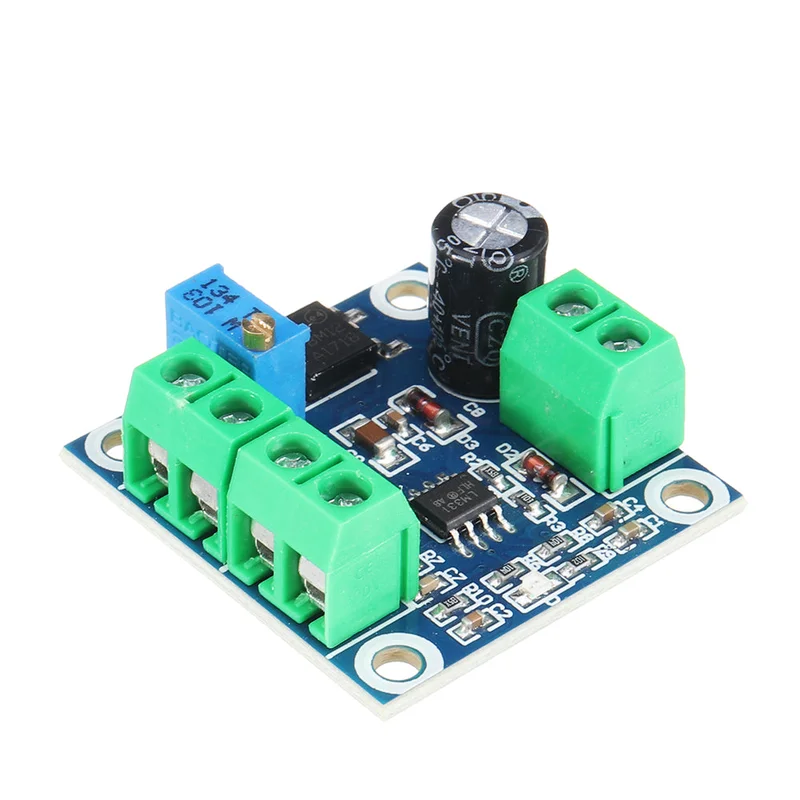

10 Stuks spanningsfrequentie omzetter 0-10V naar 0-10kHz-Kwaliteitsgarantie

Description

Overzicht:

Deze spanningsfrequentiemodule kan verschillende frequenties genereren afhankelijk van de ingangs-spanning. Het is in staat om een spanning van 0-10V om te zetten in een frequentiepuls-signaal van 0-10KHz.

Kenmerken:

• Ingangsspanning, uitgangsfrequentiesignaal.
• Het uitgangssignaal kan fijn worden afgesteld, en de potentiometer kan worden aangepast om de overeenkomst tussen spanning en frequentie te kalibreren.
• De uitgang van deze module kan worden aangesloten op de driver voor puls-signalen. Het moet worden verbonden met de driver voor een gemeenschappelijke anode verbinding. De relevante bedrading is OC-OUT: PUL- of PUL12-30V verbonden met de driver: PUL+ of gemeenschappelijke terminal +5V verbonden met de driver. (Bij voeding van 12V is het noodzakelijk om een 330R weerstand in serie te plaatsen. Bij voeding van 13-24V is het noodzakelijk om een 2.7K weerstand in serie te plaatsen om de stroom te beperken.)

Technische specificaties:

• Werkspanning: 13.5V-30V.
• Ingangscontroleerbare spanningsbereik: 0-10V.
• Uitgangsfrequentiebereik: 0-10KHz.

Bedrading instructies:

• VCC: Werkende voedingsspanning.
• GND: Voedingsgrond.
• IN+: Ingangsspanning.
• IN-: Ingangsgrond.
• OCOUT: Signaalverzameloutputpoort (gebruik deze outputpoort wanneer deze is uitgerust met een driver).
• FOUT: Frequentie-outputpoort (gemeenschappelijke frequentie-outputpoort).

Twee onafhankelijke uitgangen, OC-OUT is NPN en FREQ-OUT is IC-uitgang. De gemeenschappelijke kathode is afgestemd op de negatieve GND van de voedingsspanning. Wanneer de gemeenschappelijke anode bedrading wordt gebruikt met de voedingsspanning, is het noodzakelijk om bij een gemeenschappelijke anode bedrading van 13-24V een 2.7KR weerstand in serie te plaatsen, en bij een gemeenschappelijke anode bedrading van 12V voedingsspanning een 330R weerstand in serie te plaatsen.

Instructies:

Het frequentiepuls-signaal is verbonden met F, en er is een overeenkomstige spanningsuitgang op de VOUT-terminal.

Ingang en uitgang overeenkomst:

• 1V = 1KHz
• 10V = 10KHz

Als er een afwijking is in de overeenkomst tijdens gebruik, kunt u de potentiometer op de printplaat aanpassen om te kalibreren.

Verpakking bevat:

10 x Spanningsfrequentiemodule
