12V UPS ononderbroken voeding met gentegreerde 18650 lithiumbatterijversterkermodule-Kwaliteitsgarantie

Description

Voorzieningen:

• Boost- en laadregeling, lithiumbatterijbescherming en UPS ononderbroken voeding, multifunctionele integratie, eenvoudig te gebruiken zonder ingewikkelde bedrading tussen verschillende functieborden.
• De schakelaar kan functioneren als een laagvermogen mobiele DC-voeding, als UPS-voeding en als lithiumbatterijlader.
• Batterijvakontwerp voor eenvoudige verwijdering en vervanging van de batterij.
• Afscheidelijke laadpoort, bedrading kan op elke positie worden geplaatst.

Voordelen:

• De voeding laadt de batterij op terwijl de boostoutput actief is.
• Wanneer de voeding is ingeschakeld, kan de batterij eenvoudig worden verwijderd.
• De voeding kan op elk moment worden losgekoppeld wanneer de batterij van stroom wordt voorzien.
• Bij stroomvoorziening van de voeding of batterij kan de belasting continu functioneren (UPS-functie).
• Wanneer de UPS-functie niet wordt gebruikt, kan de batterij ook als gewone draagbare stroombron dienen.
• De laadstroomvoorziening is zo aangesloten dat de laadbewerking de laadstroom van de batterij niet beïnvloedt, waardoor de batterij snel kan worden opgeladen tijdens het laden.

Notitie:

• De 3/4 pin voor opladen moet worden aangesloten op DC12V, met een maximale laadstroom van 500mA. De maximale capaciteit van de laadstroomvoorziening moet ten minste 3W hoger zijn dan het energieverbruik van de belasting.
• Bijvoorbeeld: als de belasting ≤ 2W is, kan een 5V1A laadstroomvoorziening worden gebruikt.
• De SW-schakelaarpin kan in serie worden geschakeld om het boostuitgangscircuit te regelen. Als de schakelfunctie niet nodig is, verbind dan kort de SW-pin om het boostpad normaal open te maken.
• Output positieve en negatieve polen 5/6 pin om de lading te verbinden, met een normale laadstroom van ≤ 5W en een piek van ≤ 8W.
• 12V-uitgang, met een aanbevolen normale laadstroom van ≤ 1A. Bij een uitgang van 6V ≤800mA, 9V ≤500mA, en 12V ≤ 400mA.
• Beveiliging tegen overlading, ontlading, stroombegrenzer, oververhitting en kortsluiting. Bij kortsluiting door foutieve bediening wordt de beveiligingsstatus geactiveerd en wordt de verbinding met 12V-laden automatisch hersteld.

Voorzorgsmaatregelen:

• Er bevinden zich gevoelige componenten op het bord die gemakkelijk kunnen worden beschadigd door een soldeerbout of statische elektriciteit. Zorg ervoor dat de soldeerbout geaard is en gebruik bij voorkeur antistatische handschoenen.

Pakketinhoud:

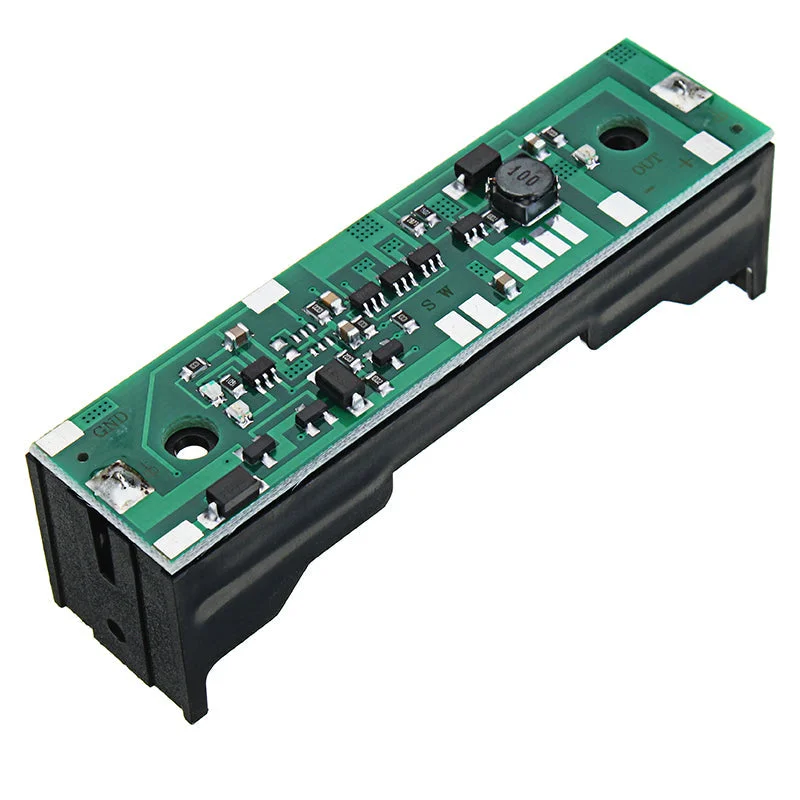

• 1 x 18650 lithiumbatterijversterkermodule (batterij niet inbegrepen)
