2,13-Inch e-inkt scherm e-paper module met SPI-interface-Kwaliteitsgarantie

Description

Kenmerken:

• Geen achtergrondverlichting vereist, uitschakelen kan de laatste schermweergave lang behouden.
• Zeer laag stroomverbruik, verbruikt in principe alleen stroom bij het verversen.
• Compatibel met Raspberry Pi 2, 3 en Zero.
• Gereserveerd SPI-besturingsinterfacepad voor eenvoudige toegang tot hoofdbedieningsborden.
• On-board niveauverschuivende chip compatibel met 3.3V- en 5V-microcontrollerinterfaces.
• Inclusief een complete ondersteunende informatiehandleiding met voorbeeldprogramma’s.

Specificaties:

• Werkspanning: 3.3V / 5V
• Communicatie-interface: SPI
• Afmetingen: 65 mm x 30,2 mm
• Schermgrootte: 48,55 mm × 23,71 mm
• Dot afstand: 0.194 × 0.194
• Resolutie: 250 × 122
• Weergavekleur: zwart, wit
• Grijsniveau: 2
• Gedeeltelijke vernieuwing: 0,3s
• Globale vernieuwing: 2s
• Stroomverbruik vernieuwen: 26.4mW (typ.)
• Stroomverbruik in stand-by: < 0,017 mW
• Kijkhoek: > 170 °

Interface beschrijving:

• VCC: 3,3V / 5V
• GND: GND
• DIN: SPI-communicatie MOSI-pin
• CLK: SPI-communicatie SCK-pin
• CS: SPI-chipselectiepin (Actief laag)
• DC: Data/commando controlepin (hoog niveau betekent data, laag niveau betekent commando)
• RST: externe resetpin (lage reset)
• BEZIG: bezet-statusuitgangspin (hoog niveau betekent bezet)

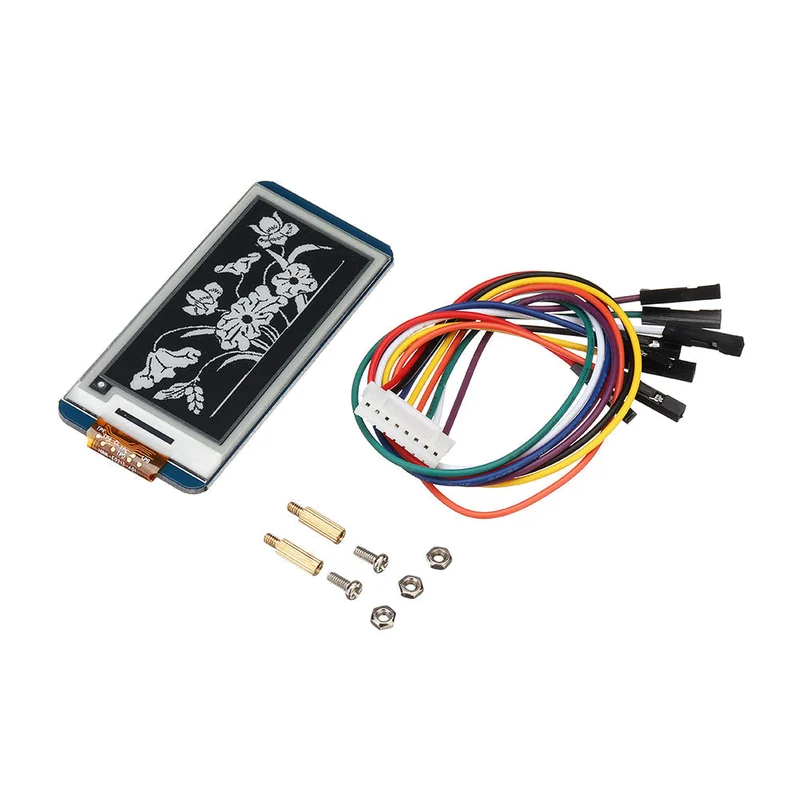

Pakket bevat:

• 1 x 2,13 inch e-Paper HAT
• 1 x RPi koperen kolompakket (2 stuks)
• 1 x PH2.0 8PIN-kabel van 20 cm
