2.4G 9-kanaals CM921 DSM2 DSMX compatibele ontvanger met CM921S satelliet-Kwaliteitsgarantie

Description

Beschrijving:

Itemnaam: CM921 ontvanger met CM921S satelliet
Band: 2.4G
Kanaal: 9-kanaals
Materiaal: Kunststof
Modulatie: DSM2/DSMX
Afmetingen: 50 x 30 x 13 mm
Gewicht: 14 g
Spanning: 4-10V
Ontvangstantennalengte: 30 mm
Bereik: 800-1000 m (getest met JR DSX9)

Kenmerken:

• De CM921 bestaat uit een interne en een externe ontvanger, gebruikmakend van dual channel radiofrequentie-hopping technologie.
• Compatibel met alle Spektrum en JR 2.4G zenders.
• Ondersteunt de standaardfunctie voor bescherming van alle kanalen.
• Draadloze simulatorinterface (W.D.S.C), ondersteunt REFLEXTR, G3, G4, G5 vlieg simulators.

Bindprocedure:

1. Stap 1: Plaats de bindkabel in de connectorlocatie gemarkeerd met BIND. Zet vervolgens de ontvanger onder stroom. Zowel de ontvanger als de satelliet LED’s zouden moeten oplichten.
2. Stap 2: Stel de fail-safe gas- en controleoppervlakposities in (minimum gas met alle controleoppervlakken op neutraal is aanbevolen). Druk op de bindknop (LED zal oplichten). Zet de zender aan.
3. Stap 3: De LED van de ontvanger verandert van snel knipperen naar langzaam knipperen en enkele seconden later, wanneer de binding is voltooid, zullen de LED’s van zowel de satelliet als de hoofdontvanger continu branden. Alle fail-safes zouden nu correct geprogrammeerd moeten zijn.
4. Stap 4: Verwijder de bindkabel uit het BIND-kanaal. Herstart de ontvanger door de stroom uit en weer aan te zetten. Alle kanalen zouden nu correct moeten functioneren. U kunt de fail-safe testen door de sticks in de hoeken te houden en de zender uit te schakelen. Oppervlakken en gas zouden moeten terugkeren naar uw vooraf ingestelde fail-safe posities.

Algemene notities:
Slechts één bindprocedure is vereist voor een nieuwe ontvanger. Herhaaldelijk binden biedt geen extra beveiliging. Vergeet niet de bindkabel te verwijderen na een succesvolle binding.

Draadloze simulatorinterface (W.D.S.C):
– Hoofdontvanger en satelliet moeten verbonden zijn.
– Ontvanger moet eerst binden met de zender (AUX4 kanaal niet aansluiten met bindkabel).
– AUX3 is het (W.D.S.C) kanaal, verbind met de simulatorlijn.
– BIND-kanaal en AUX4-kanaal aansluiten met de bindkabel.
– Zet de ontvanger onder stroom met een USB-kabel of batterij.
– Zet de zender aan, beide LED’s lichten op, simulator begint.

LED-indicatie:
– Continu brandende rode LED geeft een goed signaal aan. Als deze knippert, betekent 1 knippering 1 signaalverlies, 2 knipperingen = 2 signaalverliezen, enzovoort.
– De oranje LED op de hoofdontvanger knippert één keer wanneer de stroom voor het eerst wordt ingeschakeld. Het zal meerdere keren knipperen wanneer de bindkabel is aangesloten. Het moet continu branden als de hoofdontvanger het signaal verliest, maar de satelliet nog steeds werkt.
– De oranje LED op de satelliet knippert één keer wanneer de stroom voor het eerst wordt ingeschakeld. Het zal meerdere keren knipperen tijdens het binden. Het blijft branden wanneer de satelliet normaal functioneert.

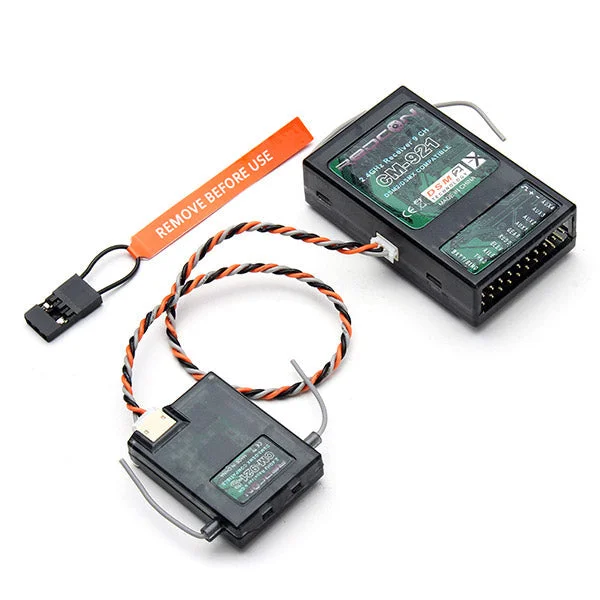

Pakketinhoud:
1x CM921 ontvanger
1x CM921S satelliet
1x Bindplug
