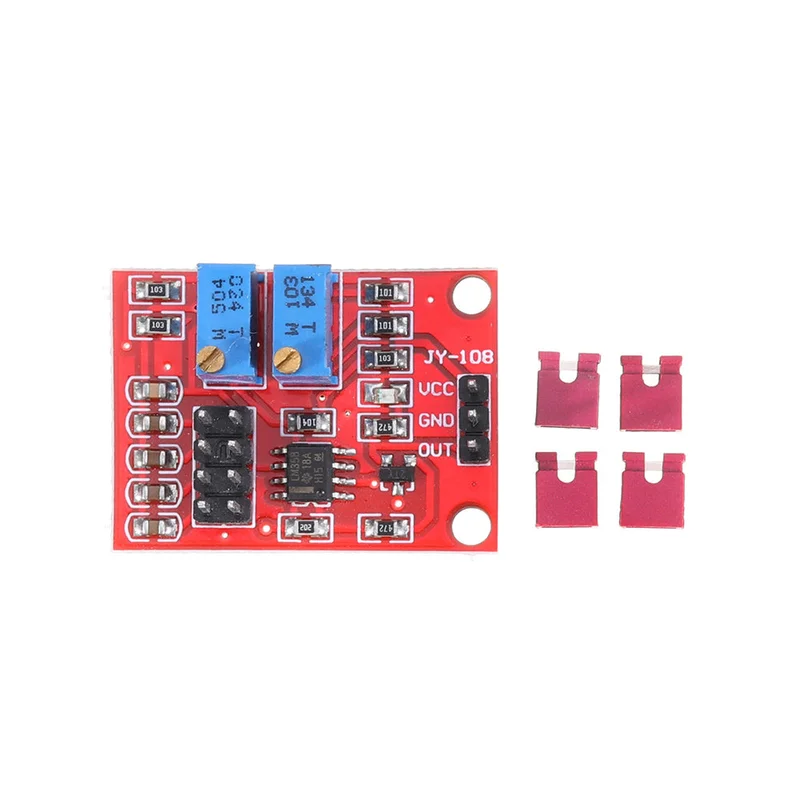

20 Stuks NE555 pulsmodule LM358 – instelbare blokgolfsignaalgenerator-Kwaliteitsgarantie

Description

Voorzien van:

• Gebruikt als blokgolfsignaalgenerator voor experimentele ontwikkeling.
• Genereert blokgolfsignalen voor het aansteken van stappenmotoren.
• Genereert instelbare pulsen voor gebruik door de microcontroller (MCU).
• Regelt bijbehorende schakelingen met instelbare pulsen.

Beschrijving:

• Afmetingen: 3,5 cm x 4,6 cm
• Hoofdchip: LM358
• Ingangsspanning: 5V-12V DC
• Ingangsstroom: ≥100 mA
• Uitgangsamplitude: dicht bij de ingangsspanning
• Frequentie-aanpassingsbereik: 0,07 Hz – 2 kHz (cyclus van ongeveer 0,45 milliseconden tot 15 seconden)
• Duty cycle aanpassingsbereik: 0% tot 100% (hoog niveau / periode)
• Uitgangsstroom: tot 500 mA, kan een klein relais of een kleine motor aansteken.

Frequentie aanpassingsmethode:

Er zijn 4 kortsluitkappen op het bord om de frequentie te kiezen:

• Geen kortsluitkappen: hoge frequentie, periode tot 0,3 seconden.
• 1 kortsluitkap: periode tot ongeveer 4 seconden.
• 2 kortsluitkappen: periode tot ongeveer 7 seconden.
• 3 kortsluitkappen: periode tot ongeveer 10 seconden.
• 4 kortsluitkappen: periode tot ongeveer 15 seconden.

Pakket bestaat uit:

20 x NE555 pulsmodule
