Beschrijving:

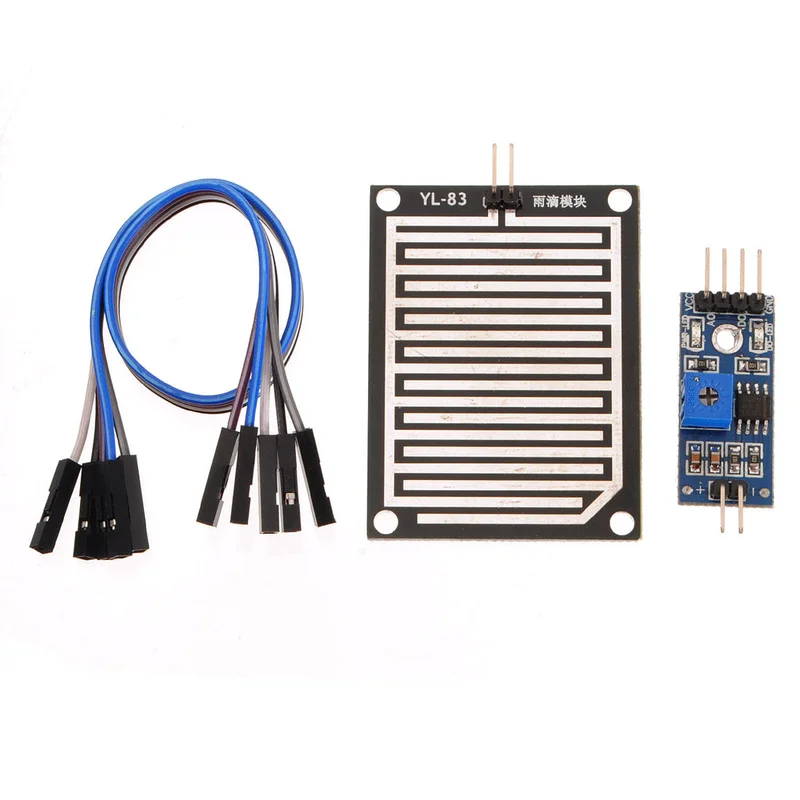

Deze sensor module is ontworpen voor gebruik in robotkits en kan verschillende weersomstandigheden detecteren, zoals regendruppels. Het zet deze informatie om in een referentiesignaal en analoge uitgang.
De sensor is vervaardigd van hoogwaardige dubbelzijdige materialen met een afmeting van 5.0 x 4.0 cm. Dankzij de vernikkelde oppervlaktebehandeling is de sensor bestand tegen oxidatie, wat zorgt voor superieure prestaties en een lange levensduur.
De module biedt digitale schakeluitgangen (0 en 1) en een analoge AO spanning output. De TTL-uitgang heeft een laag geldig signaal en kan een rijvermogen van 100 mA aan, waardoor het direct relais, zoemers of kleine ventilatoren kan aansteken.
De gevoeligheid van de sensor kan eenvoudig worden aangepast met een potentiometer. Een LED-indicator brandt wanneer er geen regen is; zodra er een regendruppel wordt gedetecteerd, verandert het uitgangsniveau en gaat de LED uit.
Voorzieningen:
- Instelbare gevoeligheid via een potentiometer
- Vast montagegat voor eenvoudige installatie
- Voedingsindicator en uitgangssignaal LED-indicator
- Schone comparatoruitgang met een golfvorm en een rijvermogen boven 15 mA
- Breed spanningsbereik met LM393 comparator
- Groot regenoppervlak voor betere detectie
- Gaten in het bord voor gemakkelijke installatie
- Gescheiden regendruppels en bedieningspanelen voor eenvoudig gebruik
Specificaties:
- Kleine print PCB grootte: 3.2 cm x 1.4 cm
- Bedrijfsspanning: 3.3V-5V
- Voltage: 5V
Hoe te gebruiken:
Sluit de sensor aan op een 5V voeding. Wanneer er geen waterdruppels op het sensorbord zijn, is de DO-uitgang hoog en brandt de schakelaar. Zodra er een druppel water opvalt, wordt de output laag en gaat de indicatorlamp uit. Veeg de waterdruppels weg om de sensor weer in de hoge staat te brengen.
De AO analoge uitgang kan worden aangesloten op de AD-poort van een microcontroller om de grootte van de druppels te detecteren. De TTL digitale uitgangen kunnen ook worden aangesloten op een microcontroller om te detecteren of er regen is.
Verbindingsmodus:
- 1. VCC: positieve voeding (3-5V)
- 2. GND: negatieve aansluiting
- 3. DO: TTL schakel signaal uitgang
- 4. AO: analoge signaaluitgang
Pakket inbegrepen:
- 20 x regendetectiebord
- 20 x besturingskaart
- Dupontlijn van 100 x 20 cm
