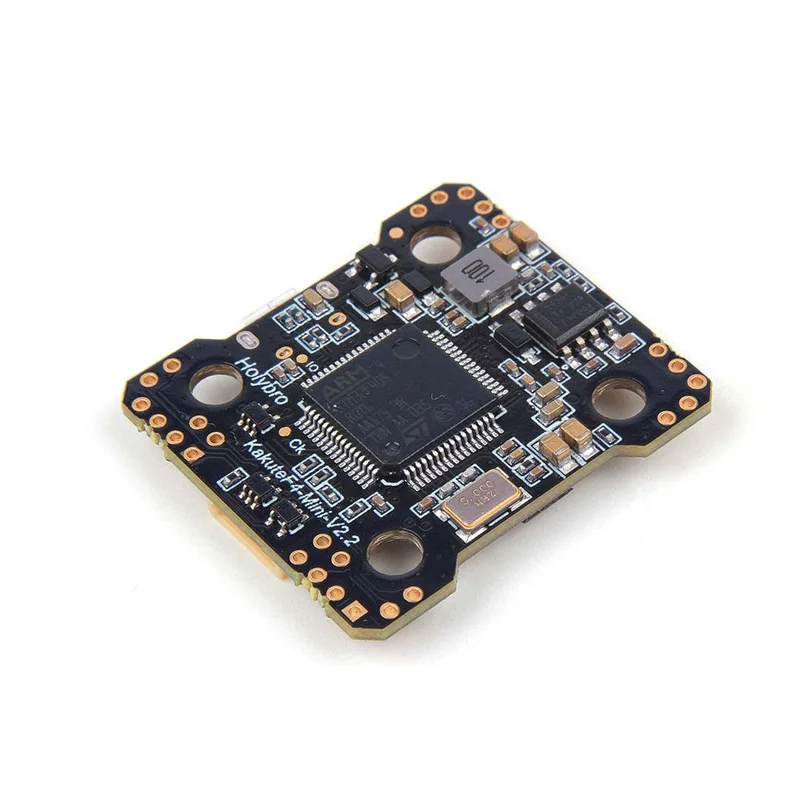

20 X 20 mm mini vluchtcontroller met barometer MPU6000 voor FPV racing RC drone-Kwaliteitsgarantie

Description

Deze mini vluchtcontroller ondersteunt belangrijke functies van Betaflight en Cleanflight, zoals OSD en Dshot. De krachtige F4-processor biedt ruimte voor toekomstige functieontwikkeling en voert alle functies uit met een snelle 8 kHz PID-lussnelheid, met een laag CPU-gebruik. In tegenstelling tot andere F4-kaarten, die moeite hebben met het gelijktijdig ondersteunen van protocollen zoals FrSky SBUS en SmartPort, is deze vluchtcontroller ontworpen om alle seriële protocollen tegelijk te ondersteunen.

Kenmerken:

• Ondersteunt Betaflight en Cleanflight.
• Betaflight OSD: wijzig PID-instellingen, pas configuratieparameters aan en wijzig het kanaal en vermogensniveau van de videozender met uw zendersticks en -brillen.
• Hoogwaardige, geluidsarme IMU: MPU6000 met 6-assige gyro en versnellingsmeter.
• Klaar voor autonome vlucht: geïntegreerde BMP280 barometer en SCL/SDA voor gebruik met externe GPS/magnetometer-eenheden.
• Speciale bootloader-knop voor eenvoudig flitsen van firmware.
• Compact ontwerp dat past in zelfs de kleinste frames.
• Ingangsspanning van 7V tot 42V, kan rechtstreeks vanuit het vluchtpakket worden ingeschakeld tot 6S (alleen op “B +” -pad).
• Automatische spanningsbewaking zonder aparte vBat-draad; de vluchtcontroller bewaakt de spanning rechtstreeks vanaf de accukabel.
• Ingebouwde regelaars leveren 5V bij maximaal 1,0 ampère en 3,3V bij maximaal 200 mA voor randapparatuur zoals ontvangers, videozenders, FPV-camera’s of ledstrips.
• Ondersteunt BLHeli-doorvoer voor eenvoudige ESC-upgrade en -configuratie.
• 2 extra PWM-uitgangen voor camerabesturing of motor5/motor6 na hulp.

Specificaties:

• MCU: STM32F405RGT6 32-bits processor
• IMU: MPU6000 (SPI)
• Barometer: BMP280
• USB VCP-stuurprogramma (alle UART’s kunnen tegelijkertijd worden gebruikt; USB neemt geen UART op)
• 5 hardware UARTS (UART1, 3, 4, 5, 6)
• Ondersteunt alleen seriële ontvangers (SBUS, iBus, Spektrum, Crossfire); PPM en PWM ontvangers worden niet ondersteund.
• 128 Mbit Dataflash-chip voor Blackbox-logging
Afmetingen: 32 x 29 x 6 mm (inclusief USB in hoogte)
• Montagegaten: standaard 20 mm vierkant tot het midden van de gaten
• Gewicht: 4,4 gram

Klik voor Engelse handleiding

Pakket bestaat uit:

1 x FC-kaart
4 x M3 anti-vibratie siliconen doorvoertule
1 x JST SH 8-pins kabel van 150 mm
1 x JST SH 6-pins kabel van 150 mm (voor de CADDX Vista Air Unit)
1 x JST SH 6-pins naar GH 8-pins kabel van 150 mm (voor de DJI Air Unit)
1 x JST SH 6-pins naar GH 8-pins kabel van 80 mm (voor de DJI Air Unit)
