3 Stuks DIY multifunctionele transistor tester kit voor LCR ESR PWM signaalgenerator-Kwaliteitsgarantie

Description

3 Stuks DIY Multifunctionele Transistor Tester Kit Voor LCR ESR Transistor PWM Signaalgenerator

Functie:

Deze kit biedt een belangrijke meetfunctie met automatische uitschakelvertraging. De uitschakelstroom is slechts 20nA en ondersteunt batterijwerking.
Automatische detectie van PNP en NPN type bipolaire transistors, N- en P-kanaal MOSFET, JFET FET, diodes, twee diodes, thyristors, weerstanden, condensatoren en inductoren. Automatische detectie van pinconfiguraties.
Metingen van de bipolaire transistorstroomversterkingsfactor (B) en geleidingsspanning-emitterovergang (Uf). Darlington-transistors kunnen worden geïdentificeerd door de versterkingsfactor van de hoge drempelspanning en hoge stroom.
Detectie van beveiligingsdiodes in bipolaire transistors en MOSFET, met weergave op het scherm.
Metingen van drempelspanning en poortcapaciteit van MOSFET.
Ondersteunt twee meetweerstanden; de potentiaal kan ook worden gemeten. Als de potentiometer op zijn uiterste is afgesteld, kan de tester de twee uiteinden van de pen en het midden niet onderscheiden.
De resolutie van de weerstandsmeting is 0,1 Ohm, met een maximale meetwaarde van 50 MOhm.
Capaciteitsmeetbereik van 25pF tot 100mF (100000µF), met een resolutie tot 1pF.
Kan meer dan 2µF condensatorequivalente serieweerstand (ESR) detecteren, met een resolutie van 0,01 Ohm. Deze functie is cruciaal voor de prestaties van de detectiecondensator.
Toont symbolen van de twee diodes in de juiste richting en geeft ook de voorwaartse spanningsval weer.
LED-detectie van diode voorwaartse spanningsval hoger dan normaal. Dubbele LED wordt gedetecteerd als dubbele diodes. Gelijktijdige detectie van lichtgevende diodes zal knipperen.
Elke test duurt ongeveer twee seconden; alleen grote capaciteits- en inductantiemetingen zullen langer duren.
Nieuwe gespreksfunctie, via het menu kunt u de volgende extra functies selecteren:1. Blokgolfsignaalgenerator, optioneel ingebouwd binnen het bereik van 1Hz-2MHz;2. PWM-pulssignaalgenerator voor 1-99% van het pulsbreedte-gemoduleerde signaal;3. Frequentiemeterfunctie kan 1Hz-25kHz of hogere frequentiesignalen testen (met een lichte afname in nauwkeurigheid, deze functie vereist eigen extensies).
Specificatie:

Meetbereik:
Weerstand: 0,5Ω ~ 50MΩ
Condensator: 30pF ~ 100mF
Inductie: 0,01MH ~ 10H
Werkspanning: kan 6FF22 9V-batterij gebruiken, of DC 5,5V ~ 12V via DC-aansluiting;
Controller: ATmega328 (geprogrammeerd)
Stand-bystroom: 0,02µA
Bedrijfsstroom: 13mA (wanneer de teststroom ongeveer 18mA is)

Opmerking:

Bij het meten van 1µF niet-polariteitscapaciteit, let op de kortsluitcapaciteit tussen twee pinnen en stel de opslag van elektriciteit uit bij het meten van de capaciteit. Anders kan het instrument worden beschadigd. Als het meetinstrument met elektriciteit wordt gebruikt, kan het gemakkelijk CELL weergeven en niet normaal functioneren. Wij zijn niet verantwoordelijk voor dit soort situaties. U kunt de chip vervangen; het is belangrijk om dit op te merken!
Download hier het installatiehandleidingbestand, omdat het gemakkelijk beschadigd raakt, vooral voor beginners.

Pakket inbegrepen:

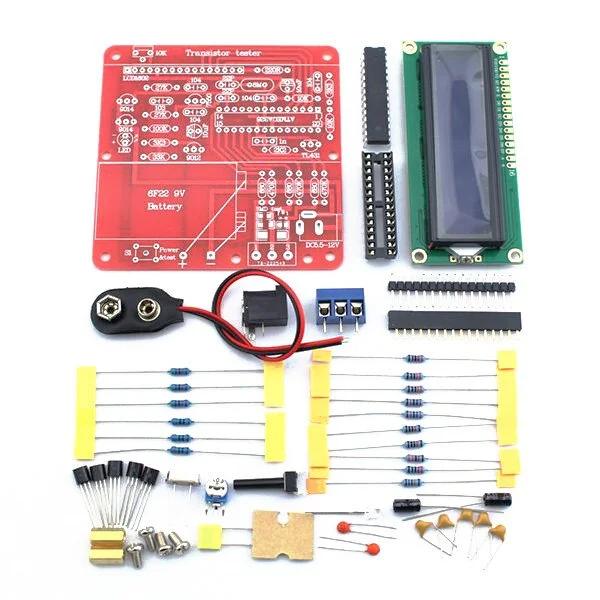

3 x Meter Tester DIY Kit (zonder batterij, niet gesoldeerd)

Signaalgeneratorfunctie:

PWM-pulssignaalgenerator
