Description
Handleiding: Klik hier om te openen
Opmerking:
Dit product heeft een ingebouwde antenne. Als u een externe antenne wilt gebruiken, moet u de weerstand zelf oplossen met een soldeerbout.
Stap 1: Soldeer de twee delen in de blauwe doos.
Stap 2: Verbind de twee posities die zijn gemarkeerd door de groene vakken in de afbeelding.
Stap 3: Soldeer een weerstand.
De resultaten zijn als volgt:

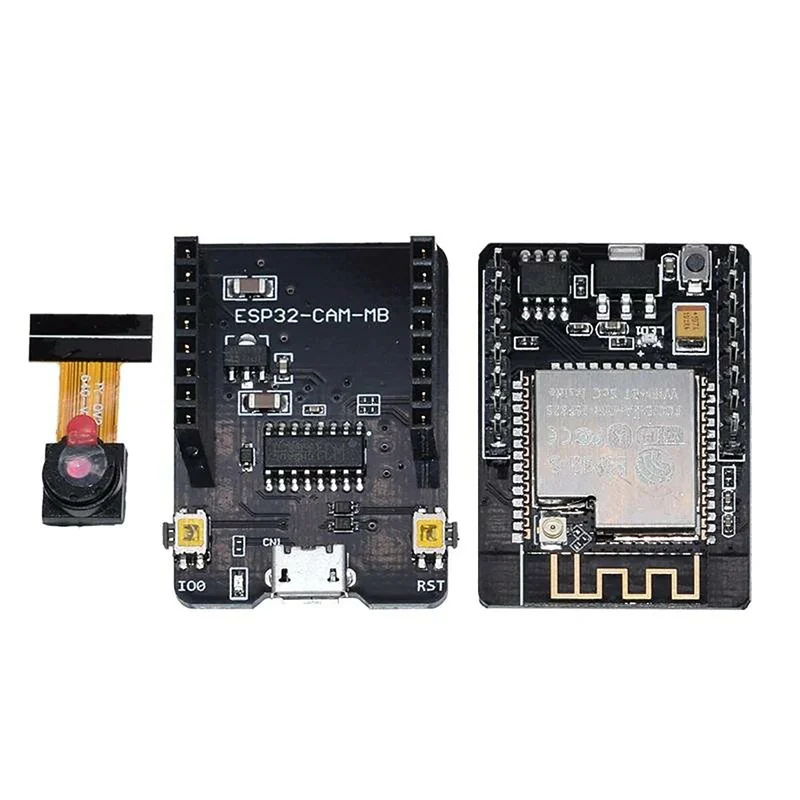

ESP32-CAM-MB Inleiding:
De ESP32-CAM-MB module is een compacte cameramodule met afmetingen van 39,8 x 27 mm. Deze module kan zelfstandig functioneren als het kleinste systeem. Het is een nieuw WiFi + Bluetooth dual-mode ontwikkelbord gebaseerd op het ESP32-ontwerp, met een onboard PCB-antenne en 2 krachtige 32-bits LX6 CPU’s. Het maakt gebruik van een 7-niveaus pijplijnarchitectuur, met een hoofdfrequentie aanpassingsbereik van 80 MHz tot 240 MHz. Het heeft een ultra-laag stroomverbruik, met een diepe slaapstroom van slechts 6 mA. Dit is een ultrakleine 802.11b/g/n Wi-Fi + BT/BLE SoC-module.
De ESP32-CAM-MB beschikt over een Micro USB-interface, wat een handige en betrouwbare verbindingsmethode biedt, geschikt voor verschillende IoT-hardwaretoepassingen.
Parameters:
Gebruik een low-power dual-core 32-bit CPU, die kan functioneren als applicatieprocessor.
Hoofdfrequentie tot 240 MHz met een rekenvermogen van maximaal 600 DMIPS.
Ingebouwde 520 KB SRAM, externe 8 MB PSRAM.
Ondersteunt UART/SPI/I2C/PWM/ADC/DAC en andere interfaces.
Compatibel met OV2640 en OV7670 camera’s, met ingebouwde flitser.
Ondersteunt foto WiFi-upload.
Ondersteunt TF-kaarten (maximaal 4G).
Ondersteunt meerdere slaapmodi.
Ingebouwde LwIP en FreeRTOS.
Ondersteunt STA/AP/STA+AP werkmodi.
Ondersteunt Smart Config/AirKiss netwerkconfiguratie met één klik.
Ondersteunt secundaire ontwikkeling.
Toepassingsscenario’s:
Afbeeldingsoverdracht van smart home-apparaten.
Draadloze monitoring.
Slimme landbouw.
QR draadloze herkenning.
Signaal draadloos positioneringssysteem.
En andere IoT-toepassingen.
Specificaties:
Werkspanning: 4.75-5.25V.
SPI Flash: standaard 32 Mbit.
Intern RAM: 520KB + extern 8MB PSRAM.
Wi-Fi: 802.11b/g/n/e/i.
Bluetooth: Bluetooth 4.2 BR/EDR en BLE-standaard.
Ondersteuningsinterfaces (2 Mbps): UART, SPI, I2C, PWM.
Ondersteuning voor TF-kaarten, maximaal 4G.
IO-poorten: 9.
Standaard snelheid van seriële poort: 115200 bps.
Spectrumbereik: 2400 ~ 2483,5 MHz.
Antenne: Onboard PCB-antenne, winst 2dBi.
Beelduitvoerformaat: JPEG (alleen OV2640-ondersteuning), BMP, GRAYSCALE.
Verpakkingsmethode: DIP-16.
Zendvermogen: 802.11b: 17 ± 2dBm (@ 11 Mbps); 802.11g: 14 ± 2dBm (@ 54 Mbps); 802.11n: 13 ± 2 dBm (@ MCS7).
Ontvangstgevoeligheid: CCK, 1 Mbps: -90dBm; CCK, 11 Mbps: -85 dBm; 6 Mbps (1/2 BPSK): -88dBm; 54 Mbps (3/464-QAM): -70dBm; MCS7 (65 Mbps, 72,2 Mbps): -67dBm.
Stroomverbruik: Flitser uit: 180mA @ 5V; Flitser aan en helderheid op maximum: 310mA @ 5V; Diepe slaap: minimaal 6mA @ 5V; Moderm-slaap: minimaal 20mA @ 5V; Lichte slaap: minimaal 6,7mA @ 5V.
Beveiliging: WPA/WPA2/WPA2-Enterprise/WPS.
Werktemperatuur: -20 ℃ ~ 70 ℃.
Opslagomgeving: -40 ℃ ~ 125 ℃, <90% RH.
Gewicht: 10g per stuk.
Pakket bestaat uit:
3 x ESP32-CAM-MB WiFi.
3 x ESP32-CAM ontwikkelbord.
Afbeeldingen:
