3 Stuks ICL8038 functie signaalgenerator kit-Kwaliteitsgarantie

Description

Opmerking:dit is een doe-het-zelf-pakket, je moet het zelf samenstellen.

Handleiding:Handleiding downloaden

Voorzieningen:

De ICL8038 is een precisie-oscillerende geïntegreerde schakeling met meerdere golfvormuitgangen. De frequentie en duty cycle van de outputgolfvorm kunnen worden geregeld door stroom of weerstand. Dankzij de FM-signaalinvoer kan deze chip worden gebruikt om frequenties te moduleren. De kit is ontworpen voor een veelgebruikt frequentiebereik, verdeeld in vijf instelbare banden, en kan lage vervorming sinusgolven, driehoekgolven en vierkante golfpulsen produceren van 10Hz tot 450kHz.

Circuitprincipe:

ICL8038 pin functie:

• Pin 1, 12: zijwand aanpassingszijde
• Pin 2: sinusgolfuitgang
• Pin 3: driehoekgolfuitgang
• Pin 4, 5: frequentie en duty cycle (of golfvorm asymmetrie) aanpassing
• Pin 6: V+, positieve voeding
• Pin 7: frequentie offset
• Pin 8: frequentie aanpassingsingang
• Pin 9: vierkante golfuitgang (open collector output; sluit een laadweerstand aan op de positieve voeding voor TTL-compatibele output)
• Pin 10: timing condensator kant
• Pin 11: V-, negatieve stroomaansluiting (bij gebruik van positieve en negatieve voeding, pin 11 verbonden met negatieve voedingsspanning)
• Pin 13, 14: lege pinnen

Het frequentiebereik is 10KHz-450KHz, verdeeld in 5 banden, met schakelaar J2 (kortsluiting) om te schakelen. PR1 is de frequentie-instelling, RP2 is de vierkants-golfcyclusaanpassing, RP3 is de vierkantsgolf lineaire aanpassing, RP4 is de sinusgolf vervormingsaanpassing, RP5 is de uitgang amplitude aanpassing.

Het circuit kan worden aangedreven door een enkele 12-24V voeding van J1. J4 is de golfvormuitgang, pin 1 geeft een DC bias signaal, pin 2 geeft een puur signaal. De outputgolfvormcategorie kan worden geschakeld door J3 (kortsluitkap).

Installatie- en gebruiksaanwijzing:

Gebruik de originele waarden voor componentenparameters zoals opgegeven. Wees voorzichtig met de installatie van geïntegreerde schakelingen, diodes, transistoren en elektrolytische condensatoren om verkeerde installatie te voorkomen.

Alle componenten moeten op het oppervlak van de printplaat worden gemonteerd.

Elke potentiometer beïnvloedt elkaar; selecteer de juiste frequentieband (J2 kortsluitkap) zorgvuldig. Frequenties lager dan 50Hz en hoger dan 200KHz worden niet aanbevolen.

Circuit voeding: 12-24V

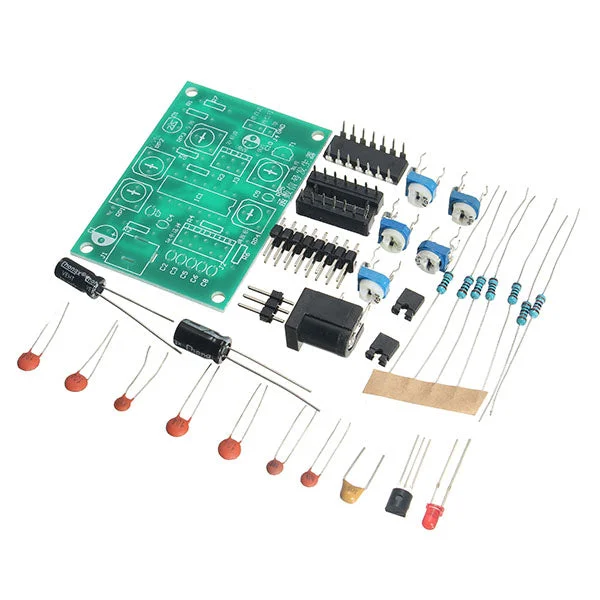

Pakket bestaat uit:

3 x ICL8038 functie signaalgenerator kit

Soldeerbaar PCB, alleen ter referentie!
