Description
Kenmerken:

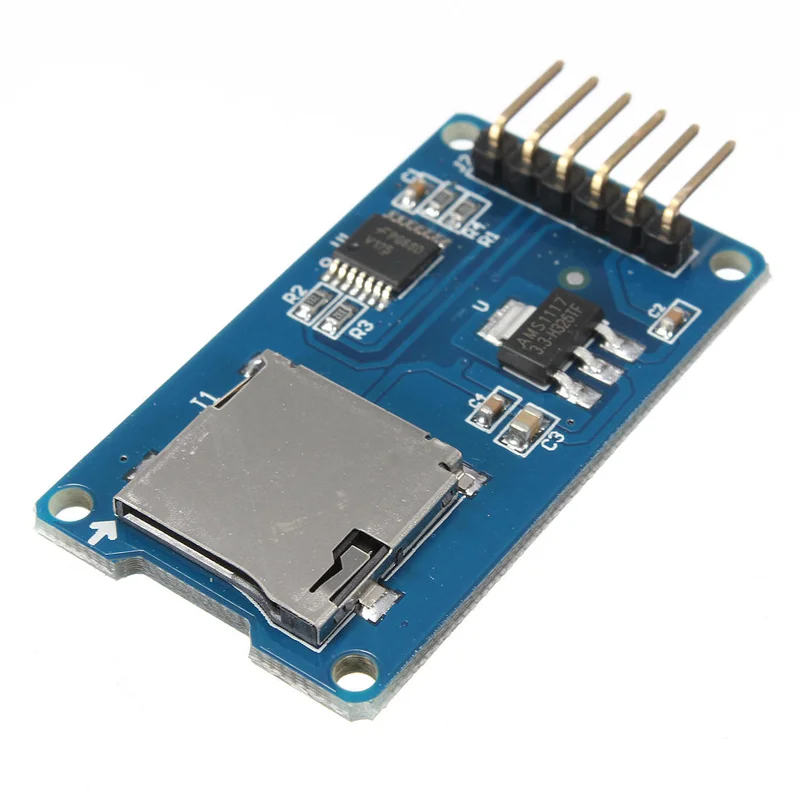

Deze module (MicroSD-kaartadapter) is een Micro SD-kaartlezermodule die via de SPI-interface werkt met het bestandssysteemstuurprogramma, waardoor microcontrollers de MicroSD-kaart kunnen lezen en schrijven. Gebruikers kunnen de IDE gebruiken die wordt geleverd met een SD-kaart om de initialisatie en het lezen en schrijven van de bibliotheekkaart te voltooien.
Modulefuncties:
- Ondersteunt Micro SD-kaarten (<= 2G) en Micro SDHC-kaarten (<= 32G) (high-speed kaarten).
- De niveauconversie-printplaat kan interfacing op 5V of 3,3V aan.
- Voeding: 4,5V ~ 5,5V, met een 3,3V spanningsregelaar printplaat.
- Communicatie-interface: standaard SPI-interface.
- 4 M2 schroefgaten voor eenvoudige installatie.
- Afmetingen: 4,1 x 2,4 cm.
Besturingsinterface:
De module heeft in totaal zes pinnen (GND, VCC, MISO, MOS1, SCK, CS): GND naar aarde, VCC is de voeding, MISO, MOS1, SCK zijn de SPI-bus, en CS is de signaalpin voor chipselectie.
3.3V regelcircuit:
De LDO-regelaar levert een uitgang van 3.3V als niveau-omzetterchip voor de Micro SD-kaartvoeding.
Niveau conversiecircuit:
De Micro SD-kaart converteert signalen naar 3.3V, en het MISO-signaal van de MicroSD-kaart naar de besturingsinterface wordt ook geconverteerd naar 3.3V, zodat het algemeen AVR-microcontrollersysteem het signaal kan lezen.
Micro SD-kaartconnector:
De connector is een zelfborende kaarthouder voor eenvoudig plaatsen en verwijderen van de kaart.
Positioneringsgaten:
De module heeft 4 M2 schroeven positionering gaten met een diameter van 2,2 mm, waardoor de module eenvoudig te positioneren is voor een inter-module combinatie.
Pakket inbegrepen:
