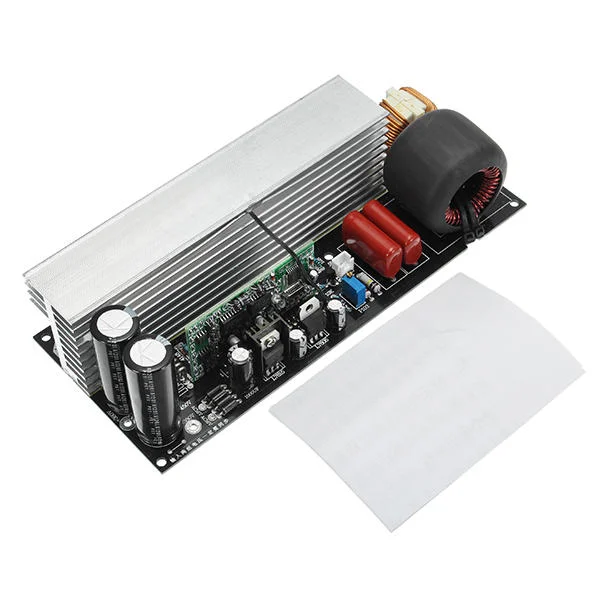

3000W pure sinusgolf omvormer printplaat-Kwaliteitsgarantie

Description

Technische specificaties:

• Productnaam: Aangepaste sinusgolf omvormer naar pure sinusgolf printplaat
• Ingangsspanning: DC 380V
• Ingangsspanning: AC 16V
• Uitgangsspanning: AC 220V
• Uitgangsfrequentie: 50 / 60HZ (instelbaar)
• Uitgangsgolfvorm: pure sinusgolf
• PCB specificaties: 200 x 85 x 50 mm
• Gebruik van 3000W vermogensbuizen: 8 / 47N60

Instructies:

Dit product is een aangepaste sinusgolf omvormer die kan worden omgebouwd tot een 3000W pure sinusgolf omvormer. Begin met het verwijderen van de vermogensbuizen van de omvormer en controleer het aantal transformatoren. Kijk of de secundaire circuit van de transformatoren parallel of in serie is aangesloten en voeg de transformatorparameters toe. Als de secundaire van de transformator parallel is, voeg dan 16 windingen toe per transformator. Als de secundaire van de transformator in serie is, voeg dan 8 windingen toe per transformator. Voeg een kleine spanningsparameter toe aan een lege aansluiting van de correctietransformator, gebruik hiervoor 0.6 mm koperdraad en wikkel 5 windingen rond de transformator. Deze kleine spanning is verbonden met AC: 16V. (Opmerking: open de magnetische ring niet bij het toevoegen van transformatorparameters.) Na het toevoegen van de transformatorparameters, moeten we de hoogspanningselementen van de omvormer vervangen door 220UF / 450V. Vergeet niet dat de hoogspanningscondensator van de omvormer een positieve feedbackweerstand heeft, deze weerstand is enkele honderden K, maar er moet ook een grote weerstand worden vervangen, anders zal de spanning niet stijgen. Na het testen van de spanning van de hoogspanningscondensator (positief/negatief) moet de spanning DC 380V zijn. Als de testspanning normaal is, sluit dan de kabel aan op de sinusgolf na de printplaat. De uitgangsspanning is dan AC 220V / 50HZ met een uitgangsgolfvorm van pure sinusgolf.

In de verpakking inbegrepen:

• 1 x 3000W afgewerkte printplaat met koellichaam
• 1 x Chinese handleiding
