32-Bit ARM Cortex-M3 moederbord voor 3D-printer-Kwaliteitsgarantie

Description

Introductie:

Dit moederbord is een krachtig 3D-printer moederbord met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHz. Het biedt een stabiele verwerkingskracht en is veelzijdig en voordelig.

Voordelen:

• Gebruik van een 32-bit Cortex-M3 LPC1768 hoofdchip met een frequentie van 100 MHz, wat zorgt voor sterke rekenkracht en verbeterde prestaties.
• Bevat zowel in-line drive socket als externe drive-poort, compatibel met verschillende modi van diverse drivers (UART, SPI, etc.).
• Compatibel met verschillende stuurprogramma’s en speciale modi, zoals de UART-modus van de TMC2208 en de SPI-modus van de TMC2130, met speciale poortreservering voor eenvoudigere bedrading.
• Ondersteunt verschillende open-source firmware, waaronder smoothieware en Marlin 2.0.
• Hoogwaardige printplaten met gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
• Gebruik van een speciale power-chip voor ondersteuning van 12V-24V stroomingang.
• Compatibel met MKS LCD12864, MKS MINI12864 en andere besturingskaarten voor weergavebesturing.
• Ondersteunt verschillende LCD-schermen en MKS-touchscreens.

Specificaties:

• Moederbordmodel: MKS-SGEN L
• Grootte van montagegaten: 102 mm x 76 mm
• Afmetingen: 110 mm x 84 mm
• Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100 MHz)
• Ingangsspanning: 12V ~ 24V
• Motor Driver: TMC2130/2208/2100/4988/8825
• Interface temperatuursensor: NTC100K / PT100
• Display: Ondersteuning voor MKSTFT-serie schermen en LCD-schermen
• Ondersteuning voor afdrukbestandsindeling: G-code
• Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
• Firmware-update: TF-kaartupdate
• Ondersteuning voor machinestructuur: XYZ / Kossel / Ultimaker / Corey, etc.

Over TB67S109:

De TB67S109-stuurmodule is gebaseerd op een geavanceerd ontwerp en biedt een krachtige besturingsinterface die tot 4A stuurstroom kan leveren. Het is compatibel met de Polo-pindefinitie en kan direct worden gebruikt als vervanging voor een A4988-module.

Kenmerken:

• Vier lagen dikke koperen PCB voor optimale prestaties.
• Ondersteunt volledige stap, 1/16 en 1/32 stap bewerking.
• Maximale ingangsspanning: 50V; maximale uitgangsstroom: 4A (goede warmteafvoer vereist).
• Uitgerust met een groot koellichaam voor betere warmteafvoer.
• Efficiënte motorstroomregeling met geavanceerde technologie voor hoge snelheid.
• Chipfoutdetectiecircuit (TSD, ISD, POR) voor extra veiligheid.

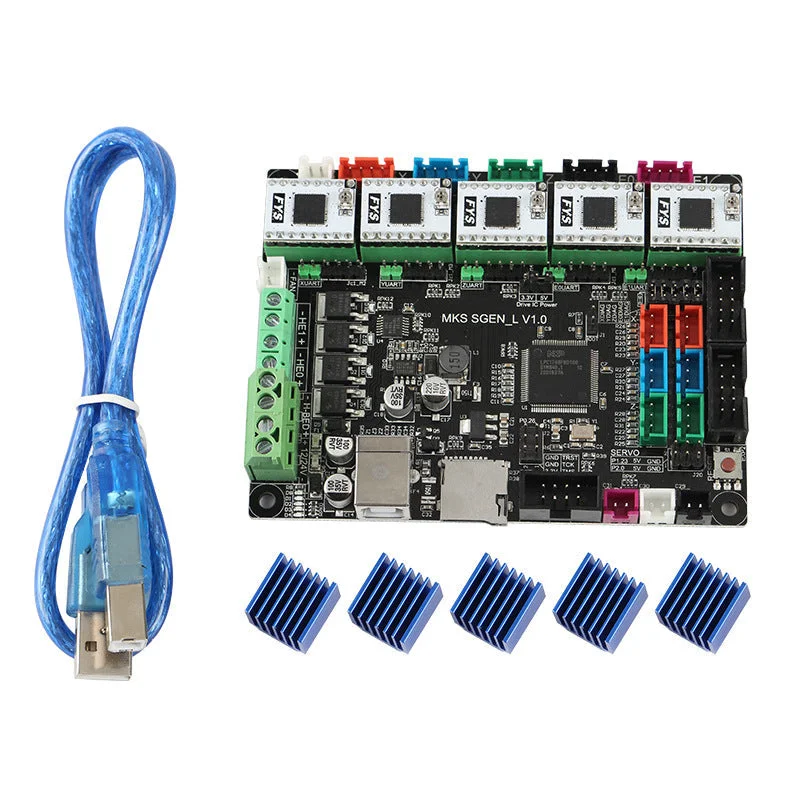

Pakket bevat:

• 1 x Moederbord
• 5 x TB67S109 modules
• 5 x Koellichamen
• 1 x USB-kabel
