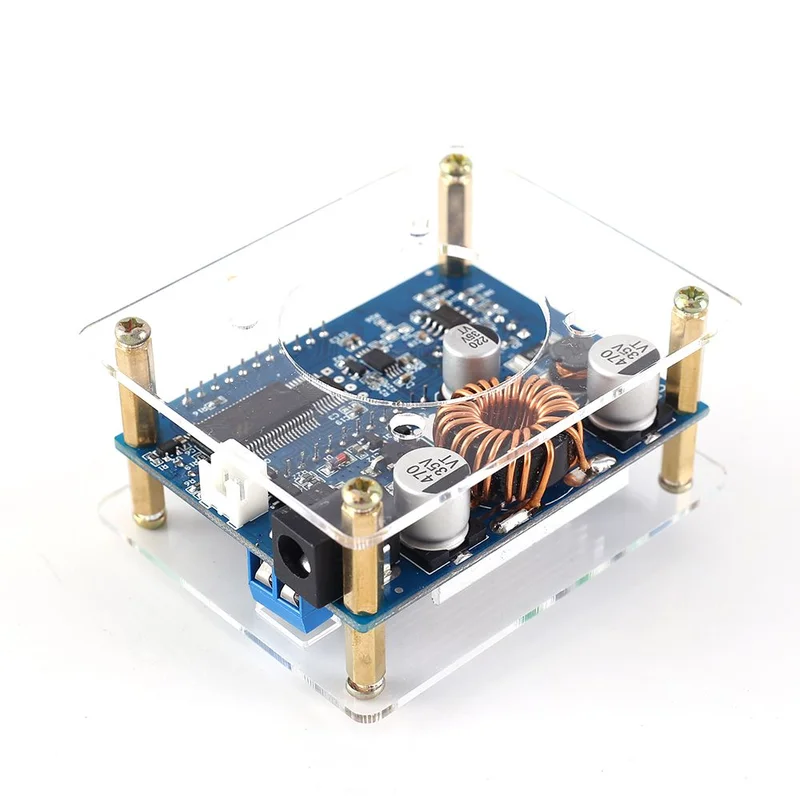

35W step up down converter verstelbare buck boost voeding module met LCD-scherm-Kwaliteitsgarantie

Description

Omschrijving:Deze DC instelbare constante spanning constante stroom step down/up voedingsmodule is uitgerust met een LCD-display. Het HD-display toont de ingangsspanning, uitgangsspanning, stroom, vermogen en status. De module biedt een instelbare stabiele uitgangsspanning en stroom, en kan worden gebruikt als een reguliere buck-voedingsmodule, lader of LED-constante stroomstuurprogramma. Eenvoudig en efficiënt in :

• Hoogspanningbestendige aansluiting.
• Met hoogwaardige acryl schaal.
• Ondersteuning voor in- en uitschakelen van de output.
• Anti-reverse bescherming.
• Anti-terugstroombeveiliging.
• Bescherming tegen kortsluiting.
• Overstroombeveiliging.
• Over-power bescherming.
• Overtemperatuurbeveiliging.
• Automatische buck/boost spanning.
• HD LCD scherm.
• Opladen functie.
• Weergave van ingangsspanning.
• Weergave van uitgangsspanning, stroom en vermogen.
• Indicator voor werkstatus.
• Meerdere parameters worden gelijktijdig weergegeven.
• Hoge stroom, lage hitte.

Parameters:

• Productnaam: 35W 4A Step Down / Up voedingsmodule
• Productnummer: ZK-DP60
• Werkspanning: DC 5.5V-30V
• Uitgangsspanning: DC 0,5V-30V
• Uitgangsstroom: 4A
• Uitgangsvermogen: 35W
• Spanningsweergavebereik: 0 ~ 30V
• Spanningsweergave Precisie: 1%
• Voltage Display Resolutie: 0.01V
• Huidig weergavebereik: 0 ~ 4A
• Huidige weergaveprecisie: 1%
• Voltage Display Resolutie: 0.001A
• Conversie-efficiëntie: ongeveer 88%
• Werkende stroom: 30 mA
• Soft Starter: Ja (storing bij hoge stroombelasting)
• Anti-reverse bescherming: Ja
• Anti-terugstroombeveiliging: Ja
• Bescherming tegen kortsluiting: Ja
• Werkfrequentie: 180 KHz
• Overtemperatuurbeveiliging: 100 ℃
• Overstroombeveiliging: 4A
• Overstroombeveiliging: 35W
• Werktemperatuurbereik: -20 ℃ ~ 100 ℃
• Luchtvochtigheidsbereik: 0% -95% RV
• Afmeting: 66x52x30mm

Knop / Potentiometer / LED introductie:

• Lang indrukken betekent dat u langer dan 3 seconden ingedrukt moet houden.
• AAN / UIT: Kort indrukken om de uitgang in te schakelen of uit te schakelen. Lang indrukken om de standaard uitgang in te stellen bij inschakelen.
• IN / OUT: Kort indrukken om te schakelen tussen ingangsspanning, uitgangsspanning of temperatuur. Lang indrukken om de uitgangsstroom of het uitgangsvermogen te schakelen.
• CV-potentiometer: stel de uitgangsspanning in. Verhoog de uitgangsspanning door rechtsom te draaien.
• CC Potentiometer: Pas de uitgangsstroom aan. Verhoog de uitgangsstroom door rechtsom te draaien.
• ON LED: Groene LED. Uitgangsindicator. Gaat AAN wanneer er een uitgang is op de uitgangsaansluiting.
• CC LED: Rode LED. Constante stroomuitgangsindicator. Gaat AAN wanneer de laadstroom de ingestelde stroom bereikt.

Gebruik:

• Als een gewone step down power module:
• Als lader:
• Als een high power LED constante stroom driver:

Opmerking:

• Input onderspanning bescherming spanning is 4.7 V. Module moet opnieuw worden ingeschakeld als input minder dan 4.7 V.
• Het is een DC-voedingsmodule, dus het kan geen verbinding maken met wisselstroom.
• Module moet opnieuw worden ingeschakeld na bescherming tegen kortsluiting.
• Sluit de ingang aan voordat u de batterij aansluit bij gebruik als lader.
• Lees voor gebruik de gebruikershandleiding en beschrijving.

Toepassing:

• Oordinaire stroomvoorziening;
• Batterijlader;
• LED aandrijfvermogen;
• Instelspanningsdisplay;
• Test meter;
• Circuittest;
• Stroomconversie.

Pakket inbegrepen:

• 1 x 35W 4A Step Down / Up voedingsmodule;
• 1 x koellichaam;
• 2 x acryl schaal;
• 4 x M3 * 11 + 6 mm koperen kolom;
• 4 x M3 * 16 mm holle koperen kolom;
• 8 x M3 * 6 Schroef;
• 2 x knopdop.
