Description
3D Printer Controller RAMPS 1.4:
De RAMPS 1.4 is een Arduino-compatibel shield dat is ontworpen om de volledige elektronica voor een RepRap 3D-printer in een compact en kosteneffectief pakket te integreren. Het biedt voldoende ruimte voor uitbreiding en heeft een modulaire opbouw met plug-in stepper-stuurprogramma’s en extruderbesturing voor eenvoudige service en upgrades. Het systeem kan verder worden uitgebreid met verschillende Arduino-uitbreidingskaarten, zolang het hoofd RAMPS-bord bovenaan de stapel blijft.
Kenmerken:
- USB type B aansluiting.
- Optionele SD-kaart add-on beschikbaar.
- Compatibel met 5 Pololu stepper drivers.
- Uitbreidbaar voor andere accessoires.
- Verwarmde bedbediening met extra 11A zekering.
- Optie om 2 motoren aan te sluiten voor Z-as bij Prusa Mendel.
- I2C en SPI pinnen beschikbaar voor toekomstige uitbreiding.
- Ondersteunt cartesiaanse robot en extruder.
- Alle Mosfets zijn aangesloten op PWM-pinnen voor veelzijdigheid.
- 3 Mosfets voor verwarming/ventilatoruitgangen en 3 thermistor circuits.
- Beveiligd bij 5A voor extra veiligheid en bescherming van componenten.
- Pololu-borden zijn op stekkerdozen geplaatst voor eenvoudige vervangbaarheid.
- Servo-stijl aansluitingen voor eindstops, motoren en LED’s, verguld en compact.
Mega2560 R3:
Volledig compatibel met de originele Arduino Mega2560 R3, dit product stelt je in staat om het volledige open-source platform van Arduino te gebruiken voor het creëren van interactieve objecten of om te leren. Het heeft meer I/O-pinnen en extra 10 PWM-uitgangen in vergelijking met de UNO R3, evenals een grotere EEPROM.
A4988 StepStick Compatibele Stepper Motor Driver Module:
De A4988 is een complete microstepping motor driver met ingebouwde vertaler voor eenvoudige bediening. Dit product ondersteunt volledige, halve, 1/4, 1/8 en 1/16 stappen voor bipolaire stappenmotoren, met een uitgangsvermogen tot 35 V en ± 2 A. De A4988 heeft een vaste uit-tijd stroomregelaar en is eenvoudig te implementeren. De motor wordt aangedreven met één microstap per puls op de ‘stap’-ingang, zonder complexe interfaces of programmering. De microstepping modus selecteert automatisch de huidige afbraakmodus voor optimale prestaties.
De A4988 is verpakt in een QFN-formaat van 5 mm x 5 mm, met een hoogte van 0,90 mm en een blootgelegd pad voor betere thermische dissipatie. Dit pakket is Pb-vrij met 100% matte tin loodframe plating.
LCD 2004 Grafische Smart Display Controller:
Deze grafische Smart Controller bevat een SD-kaartlezer, een roterende encoder en een 128 x 64 dot-matrix LCD-display. Het kan eenvoudig worden aangesloten op je RAMPS-bord met de meegeleverde adapter. Na aansluiting heb je geen pc meer nodig, de Smart Controller levert stroom voor je SD-kaart. Alle acties zoals kalibratie en asbewegingen kunnen worden uitgevoerd met de draaiknop op de Smart Controller. Druk je 3D-ontwerpen af zonder pc, alleen met een g-code ontwerp opgeslagen op de SD-kaart.

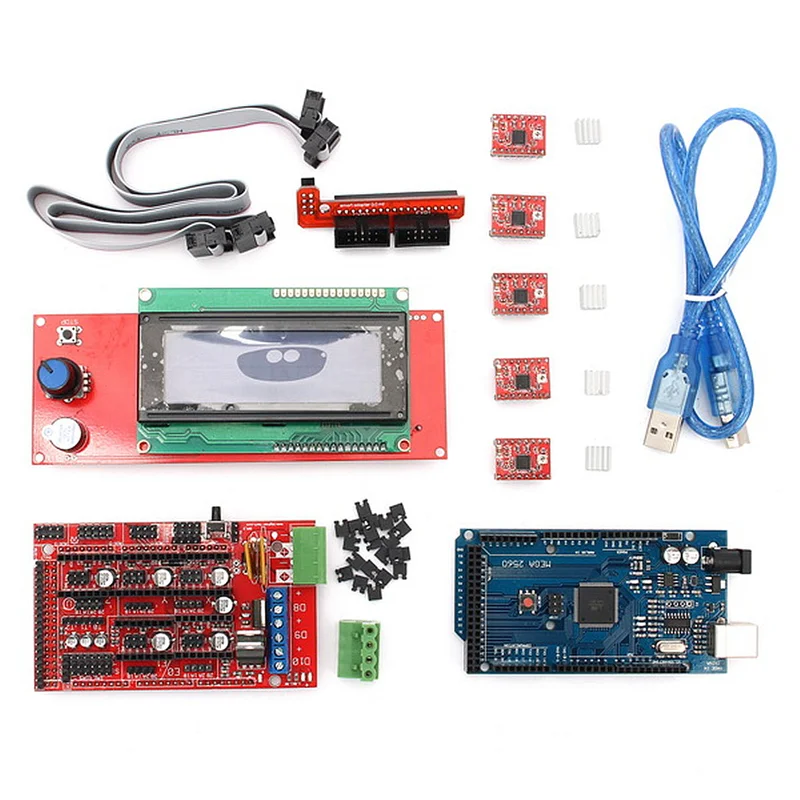

Pakket bestaat uit:
- 1 x 3D Printer Controller RAMPS 1.4 Board
- 1 x Mega2560 R3
- 5 x A4988 StepStick Stepper Motor Driver Module
- 1 x LCD 2004 Grafische Smart Display Controller
- 1 x USB-kabel
