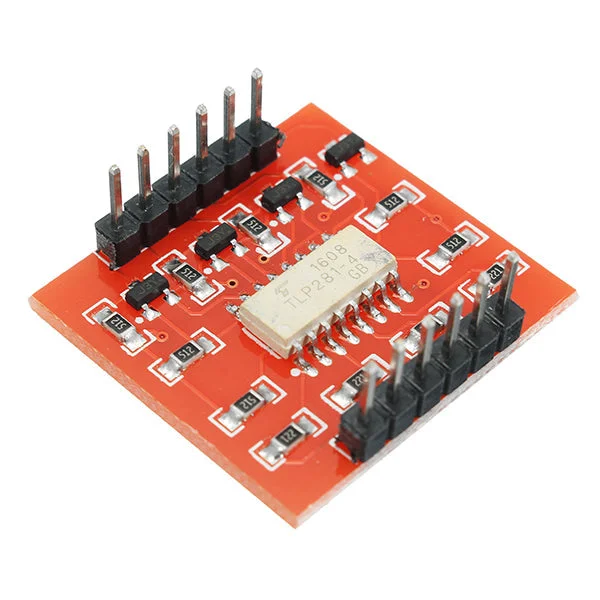

4-Kanaals optocoupler isolatiemodule-Kwaliteitsgarantie

Description

Beschrijving:

1. Functie: Gebruik het lage niveau om het hoge niveau te regelen. Dit maakt het mogelijk om met een microcontroller op 3V of 5V een spanning van 9V of 12V te besturen.

2. De maximale HVCC spanning bedraagt 24V. De uitgangsstroom van OUT1 / OUT2 / OUT3 / OUT4 is gelijk aan HVCC / 5.1K, met een absorptiestroom van 500mA.

3. Deze module maakt gebruik van de TLP281 chip (van Toshiba).

4. Schematisch diagram is beschikbaar.

Instructies voor input en output:

Input: IN1 / IN2 / IN3 / IN4, aansluitend op de microcontroller of IO-poort, GND en het ontwikkelbord op GND. IN1 / IN2 / IN3 / IN4 regelen respectievelijk OUT1 / OUT2 / OUT3 / OUT4.

Uitgang: OUT1 / OUT2 / OUT3 / OUT4.

HVCC: Verbind de gecontroleerde hoogspanningspositief, HGND op de gecontroleerde hoogspanningsnegatief.

Gebruik: Wanneer IN1 hoog is, is de overeenkomstige OUT1-spanning gelijk aan HVCC. Wanneer IN1 laag is, is de OUT1-spanning gelijk aan HGND.

Voorbeelden van gebruik:

In het volgende voorbeeld wordt getoond hoe de IO-poort van de microcontroller kan worden gebruikt om de rotatie van een 24V motor te regelen. De motor werkt op een spanning van 24V, waarbij de rode draad het positieve voedingssignaal is en de zwarte draad het negatieve voedingssignaal. Wanneer de microcontroller IO_0 hoog is, draait de motor; wanneer de uitgang van de IO_0-poort laag is, stopt de motor met draaien.
