Beschrijving:
Afmeting: 82 x 44 mm
Materiaal: dubbelzijdig 1,6 mm FR-4 bord
Lange levensduur met lage ESR.
Functie:
Deze pyro-elektrische infraroodsensorbeveiligingscircuit bestaat uit een pyro-elektrische infraroodsensor (PIR), een geïntegreerde operationele versterker (LM358), een spanningsvergelijker (LM393), een alarmcircuit en een opstartvertragingscircuit. Het circuit kan worden gebruikt voor thuisbeveiliging. Wanneer iemand de kamer verlaat, wordt de schakelaar K1 gesloten en begint het circuit te werken. Zodra iemand na een bepaalde tijd de kamer binnenkomt, gaat het alarm af.
- Het circuit wordt van stroom voorzien en de PIR-sensor detecteert de infraroodsignalen van het menselijk lichaam. Het zwakke signaal van de PIR wordt versterkt door transistor VT1 en via de ingang C2 naar de opamp IC2A gestuurd, die het signaal versterkt.
- IC2B fungeert als spanningsvergelijker. De spanningsreferentie op pin 5 wordt geleverd door R10 en VD1. Wanneer het uitgangssignaal van IC2A naar IC2B gaat, wordt de spanning op pin 6 vergeleken met pin 5. Als de spanning op pin 6 hoger is, schakelt IC2B van hoog naar laag niveau, wat leidt tot een alarm.
- Wanneer mensen het detectiegebied verlaten, gaat pin 7 van IC2B naar hoog, waardoor het alarm na een vertraging van 30 seconden stopt.
- Het tijdvertragingscircuit, bestaande uit VT3, R20 en C7, zorgt voor een vertraging van ongeveer 2 minuten om onbedoeld alarm te voorkomen en geeft mensen de tijd om de ruimte te verlaten.
Pakket inbegrepen:

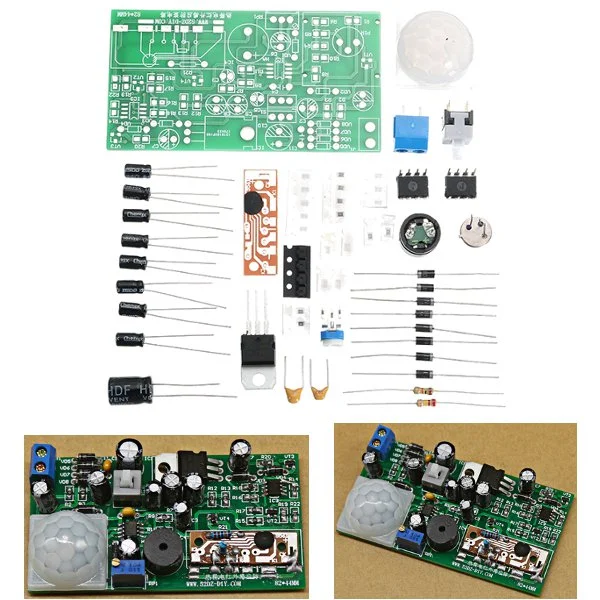

5 x DIY pyro-elektrische infraroodsensorset
