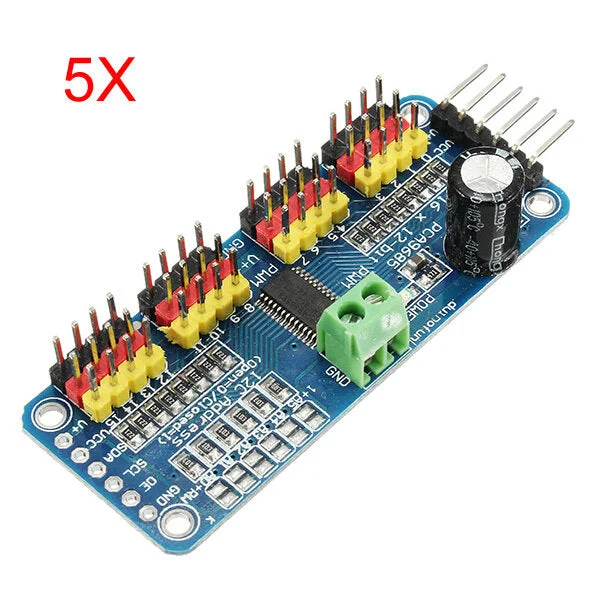

5 Stuks 16-kanaals 12-bit PWM servomotorstuurprogramma I2C-module-Kwaliteitsgarantie

Description

Functies:

• Dit bord maakt gebruik van I2C met een 7-bits adres tussen 0x60-0x80, selecteerbaar met jumpers.
• Klemmenblok voor stroomtoevoer (of gebruik de 0,1″ breakouts aan de zijkant).
• Bescherming tegen omgekeerde polariteit op de ingang van het klemmenblok.
• Groene power-good LED.
• 3-pins connectoren in groepen van 4, zodat u 16 servo’s tegelijk kunt aansluiten (servo-stekkers zijn iets breder dan 0,1″, zodat u er maar 4 naast elkaar op een 0,1″ header kunt stapelen).
• “Kettingbaar” ontwerp.
• Een plek om een grote condensator op de V+ lijn te plaatsen (voor het geval u die nodig heeft).
• 220 ohm serieweerstanden op alle uitgangslijnen ter bescherming en om het aansturen van LED’s eenvoudig te maken.
• Soldeer jumpers voor de 6 adresselectiepinnen.
• I2C-gestuurde PWM-driver met een ingebouwde klok. In tegenstelling tot de TLC5940-familie, hoeft u niet continu een signaal te sturen om uw microcontroller vast te leggen; het is volledig gratis!
• 5V-compatibel, wat betekent dat u het kunt besturen vanaf een 3.3V-microcontroller en toch veilig tot 6V-uitgangen kunt aansturen (ideaal voor het aansturen van witte of blauwe LED’s met een voorwaartse spanning van 3,4V of meer).
• 6 adresselectiepinnen, zodat u er tot 62 op een enkele I2C-bus kunt aansluiten, in totaal 992 uitgangen – dat zijn veel servo’s of LED’s.
• Instelbare frequentie PWM tot ongeveer 1,6 KHz.
• 12-bits resolutie voor elke uitgang – voor servo’s betekent dit een resolutie van ongeveer 4µs bij een updatesnelheid van 60 Hz.
• Configureerbare push-pull of open-drain uitgang.
• Uitgang inschakelen pin om snel alle uitgangen uit te schakelen.

Pakket inbegrepen:

• 5 x 16-kanaals 12-bit PWM servomotorstuurprogramma I2C-module voor robotica.
