5 Stuks 4-kanaals optocoupler isolatiemodule-Kwaliteitsgarantie

Description

Beschrijving:

1. Functie: Gebruik het lage niveau om het hoge niveau te regelen. Dit maakt het mogelijk om met een microcontroller op 3V of 5V een spanning van 9V of 12V te controleren.

2. HVCC mag niet meer dan 24V bedragen. De uitgangsstroom van OUT1 / OUT2 / OUT3 / OUT4 is gelijk aan HVCC / 5.1K, met een absorptiestroom van 500mA.

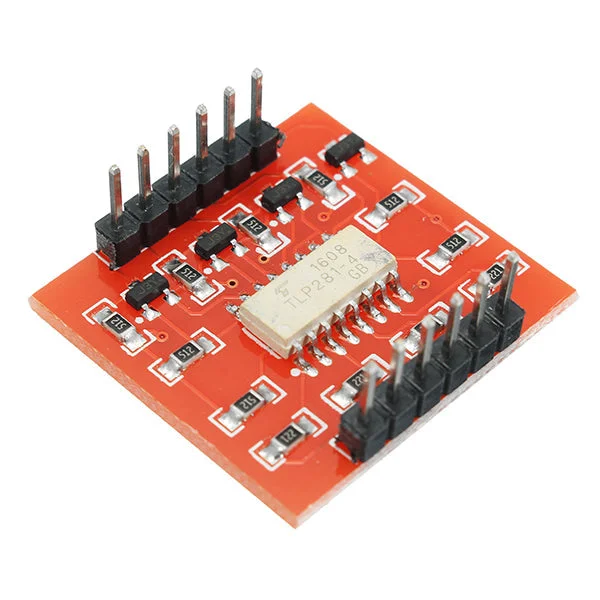

3. Deze module maakt gebruik van de TLP281 chip (Toshiba).

4. Schematisch:

Input en output instructies:

Input: IN1 / IN2 / IN3 / IN4, aansluitend op de microcontroller of IO-poort, GND en het ontwikkelbord op de GND. IN1 / IN2 / IN3 / IN4 regelt respectievelijk OUT1 / OUT2 / OUT3 / OUT4.

Uitgang: OUT1 / OUT2 / OUT3 / OUT4

Uitgang: HVCC: Verbind de gecontroleerde hoogspanningspositief, HGND aangesloten op de gecontroleerde hoogspanningsnegatief.

Gebruik: Wanneer IN1 hoog is, is de overeenkomstige OUT1-spanning gelijk aan HVCC. Wanneer IN1 laag is, is de OUT1-spanning gelijk aan HGND.

Gebruik voorbeelden:

In het volgende voorbeeld ziet u hoe u de IO-poort van de microcontroller gebruikt om de 24V-motorrotatie te regelen. De motor werkt op een spanning van 24V, waarbij rood “+” de positieve voeding van de motor aangeeft en zwart “-” de negatieve voeding. Wanneer de microcontroller IO_0 hoog is, draait de motor. Wanneer de uitgang van de IO_0-poort laag is, stopt de motor met draaien.

Pakket inbegrepen:
