5 Stuks A4988 stepper motor driver module-Kwaliteitsgarantie

Description

Beschrijving:

De A4988 is een complete microstep motor driver met een ingebouwde vertaler voor eenvoudige bediening. Dit product ondersteunt volledige, halve, 1/4, 1/8 en 1/16 stapmodi voor bipolaire steppermotoren, met een outputcapaciteit tot 35 V en ± 2 A. De A4988 bevat een vaste off-time stroomregelaar, die werkt in langzame of gemengde afbraakmodi. De A4988 converter maakt eenvoudige implementatie mogelijk. Zodra de “stap”-invoer één puls ontvangt, beweegt de motor een microstap. Er zijn geen fasevolgorde tabellen, hoge frequentie controle lijnen of complexe interfaces nodig om te programmeren. De interface van de A4988 is zeer geschikt voor complexe microprocessors die niet beschikbaar of overbelast zijn.

In de microstap-operatie selecteert de A4988 automatisch de juiste afbraakmodus (langzaam of gemengd). In de gemengde afbraakmodus wordt het apparaat in eerste instantie ingesteld op een vaste downtime bij snelle afbraak, gevolgd door een langzame afbraakperiode. Dit gemengde afbraakstroomregeling resulteert in een vermindering van het motorgeluid, verhoogde stapnauwkeurigheid en een lager stroomverbruik. De interne synchrone rectificatie schakeling is ontworpen om het gebruik van pulsbreedtemodulatie (PWM) te verbeteren. Interne beveiligingen omvatten: thermische uitschakeling met hysterese, onderspanning en overspanning.

Kenmerken:

– Eenvoudige stap- en richtingbesturingsinterface
– Kortsluitbeveiliging en beveiliging tegen kortsluiting
– Vijf verschillende stapresoluties: full-step, half-step, quarter-step, eighth-step en sixteenth-step
– Intelligente snijcontrole die automatisch de juiste huidige afbraakmodus selecteert (snelle of langzame afbraak)
– Thermische uitschakeling bij overtemperatuur, onderspanning en bescherming tegen crossover-stroom
– Met instelbare stroomregeling kunt u de maximale stroomuitgang instellen met een potentiometer, waardoor u spanningen boven de nominale spanning van uw steppermotor kunt gebruiken voor hogere stroomsnelheden.

Pakket inbegrepen:

– 5 x stepper motor driver module

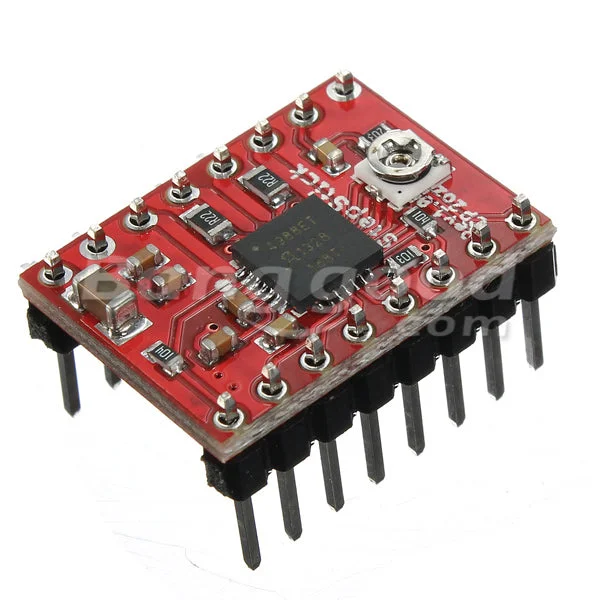

Afbeeldingen:
