Beschrijving:

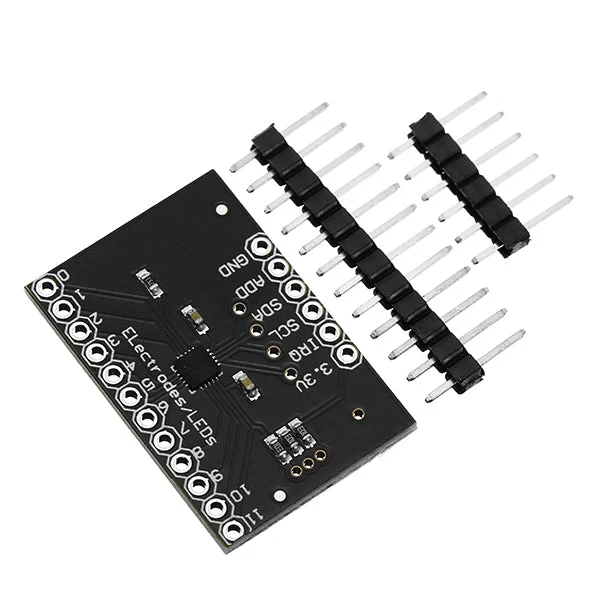

Dit is een breakout board voor de MPR121QR2 chip. De MPR121 is een capacitieve aanraaksensor controller die werkt via een I2C interface. De chip kan tot twaalf individuele elektroden aansturen, evenals een gesimuleerde dertiende elektrode. Daarnaast beschikt de MPR121 over acht LED-stuurpennen. Als deze pennen niet zijn geconfigureerd als elektroden, kunnen ze worden gebruikt om LED’s aan te sturen.
Er zijn vier jumpers op de onderkant van het bord, die standaard zijn ingesteld (gesloten). Een adresversterker verbindt de ADD-pin met de grond, waardoor het standaard I2C-adres van de chip 0x5A is. Als u het adres van de chip wilt wijzigen (door de ADD-pin met een andere pin te verbinden), zorg er dan voor dat u de jumper eerst opent. Jumpers verbinden ook SDA, SCL en de onderbrekingspin met 10K pull-up weerstanden. Als u de pull-up weerstanden niet nodig heeft, kunt u de jumpers openen door het spoor te onderbreken.
Er is geen regelgeving op het bord, dus de geleverde spanning moet tussen 2,5 en 3,6VDC liggen. De VREG pin is 2.5V en is via een 0.1uF condensator aangesloten op de grond, wat betekent dat u de MPR121 niet kunt gebruiken in de laagspanningsmodus (1.71-2.75VDC), tenzij u het bord aanpast.
Pakket inbegrepen:
- 5 x MPR121 Breakout Proximity capacitieve aanraaksensormodule
