Beschrijving:

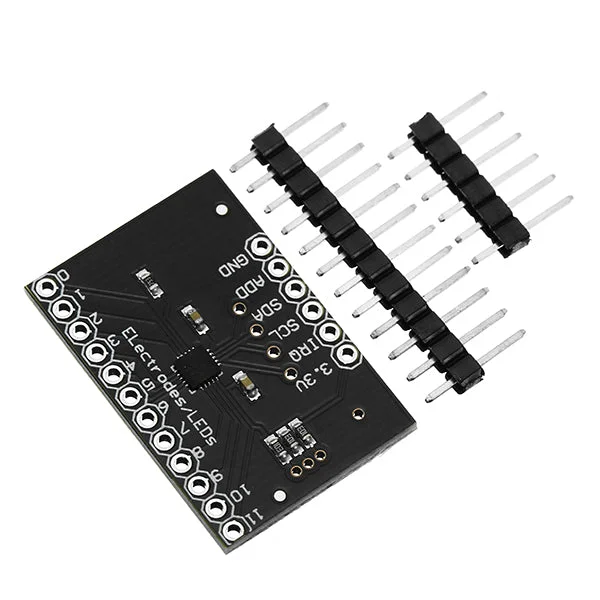

Dit is een breakout board voor de MPR121QR2 chip. De MPR121 is een capacitieve touch sensor controller die werkt via een I2C interface. De chip kan maximaal twaalf individuele elektroden aansturen, evenals een gesimuleerde dertiende elektrode. Daarnaast beschikt de MPR121 over acht LED-stuurpennen die gebruikt kunnen worden om LED’s te bedienen, mits ze niet zijn geconfigureerd als elektroden.
Er zijn vier jumpers op de onderkant van het bord, die standaard zijn ingesteld (gesloten). Een adresversterker verbindt de ADD-pin met de grond, waardoor het standaard I2C-adres van de chip 0x5A is. Als u het adres van de chip wilt wijzigen, moet u de jumper openen voordat u de ADD-pin op een andere pin aansluit. De jumpers verbinden ook SDA, SCL en de onderbrekingspin met 10K pull-up weerstanden. Als u de pull-up weerstanden niet nodig heeft, kunt u de jumpers openen door het spoor te verbreken.
Er is geen regelgeving op het bord, dus de voedingsspanning moet tussen 2,5 en 3,6VDC liggen. De VREG pin is 2.5V en is via een 0.1uF condensator aangesloten op de grond, wat betekent dat u de MPR121 niet kunt gebruiken in de laagspanningsmodus (1.71-2.75VDC), tenzij u het bord aanpast.
Pakket inbegrepen:
- 5 x MPR121 Breakout V12 capacitieve aanraaksensormodule
