5 TMC2208 stappenmotor drivers MKS SGen-L 32-bit ARM Cortex-M3 moederbord-Kwaliteitsgarantie

Description

Introductie van MKS-SGen L:

MKS-SGen L is een krachtig 3D-printer moederbord met een 32-bit Cortex-M3 LPC1768-processor, geklokt op maximaal 100 MHz. Het biedt een stabiele verwerkingskracht en is veelzijdig en voordelig.

Voordelen:

• Gebruik van een 32-bit Cortex-M3 LPC1768 hoofdchip met een frequentie van 100 MHz, wat zorgt voor sterke rekenkracht en verbeterde prestaties.
• Bevat zowel een in-line driver socket als een externe drive-poort. De in-line driver is compatibel met verschillende modi van diverse drivers (UART, SPI, enz.).
• Compatibel met verschillende stuurprogramma’s en speciale modi (zoals de UART-modus van de TMC2208 en de SPI-modus van de TMC2130). De poortreservering en bedradingsinstellingen zijn beknopter en handiger.
• Ondersteunt verschillende open-source firmware, waaronder smoothieware en Marlin 2.0.
• Hoogwaardige printplaten met gemarkeerde pinnen voor eenvoudige identificatie en aanpassing.
• Gebruik van een speciale power-chip voor ondersteuning van een stroomingang van 12V-24V.
• Compatibel met MKS LCD12864, MKS MINI12864 en andere besturingskaarten voor weergavebesturing.
• Te gebruiken met alle MKSTFT aanraakschermen.
• Compatibel met verschillende LCD-schermen en MKS-touchscreens.

Parameters:

• Moederbordmodel: MKS-SGen L
• Grootte van montagegaten: 102 mm x 76 mm
• Afmetingen: 110 mm x 84 mm
• Microprocessor: 32-bit Cortex M3 (LPC 1768 / 100 MHz)
• Ingangsspanning: 12V ~ 24V
• Motor Driver: TMC2130/2208/2100/4988/8825
• Interface temperatuursensor: NTC100K / PT100
• Display: Ondersteuning voor MKSTFT-serie schermen en LCD-schermen
• Ondersteuning voor afdrukbestandsindeling: G-code
• Aanbevolen software: Cura / Simplify3D / Pronterface / Repetier-Host
• Firmware-update: TF-kaartupdate
• Ondersteuning voor machinestructuur: XYZ / Kossel / Ultimaker / Corey, enz.

Over TMC2208:

TMC2208 is een enkele as stappenmotor driverchip met een ingebouwde aandrijfstroom van 1.4A en een piekstroom van 2A, met een spanningsbereik van 4.75V-36V en 256 microstappen.

De Silent-Step-Stick is een stappenmotoraandrijfbord voor 2-fase motoren, gebaseerd op Trinamic TMC 2100, TMC 2130 of TMC 2208. Hardware is compatibel met StepStick en Pololu A4988. Componenten aan de onderkant van de printplaat zorgen voor betere warmteafgifte.

Extra functies van TMC2130:

• SPI-configuratie-interface (tot 4 MHz)
• Tot 256 native microstappen (zonder interpolatie)
• coolStep – stroomregeling voor energiebesparing
• stallGuard2 – sensorloze motorbelastingdetectie
• dcStep – belastingafhankelijke snelheidsregeling
• Automatische stealthChop en spreadCycle-omschakeling afhankelijk van snelheid

Extra functies van TMC2208:

• UART-configuratie-interface (9600 … 500k Baud)
• Tot 256 native microstappen (zonder interpolatie)
• stealthChop2 – snellere motorversnelling/vertraging dan stealthChop
• Automatische stealthChop en spreadCycle-omschakeling afhankelijk van snelheid

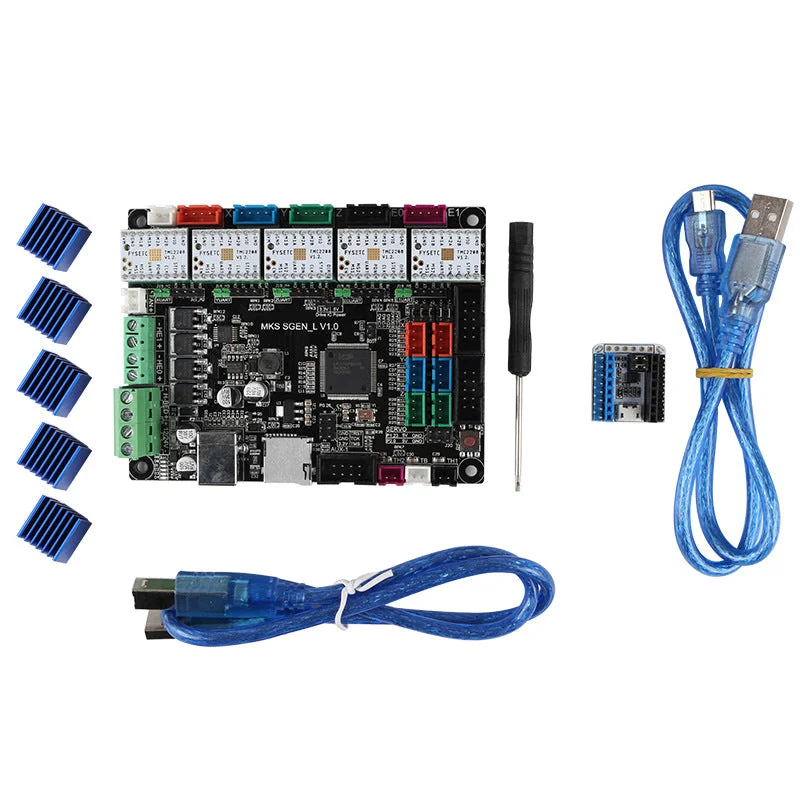

Pakket inbegrepen:

• 1 x MKS SGen L-kaart
• 5 x TMC2208
• 5 x Koellichaam
• 1 x USB-kabel
