Description
Omschrijving:
Werkspanning: 5V (DC)
Statische stroom: Minder dan 2mA.
Uitgangssignaal: elektrisch frequentiesignaal, hoog niveau 5V, laag niveau 0V.
Sensorhoek: Niet meer dan 15 graden.
Detectieafstand: 2cm-450cm.
Hoge precisie: Tot 0.3cm
Ingangs-trigger signaal: 10us TTL-impuls
Signaal: output TTL PWL-signaal
Wijze van verbinding:
VCC
Trig (T)
Echo (R)
GND
Gebruiksmethode:
Voed de module met 5V. De output is 5V wanneer het obstakel binnen bereik is, of 0V als dat niet het geval is. De uitgang van deze module kan worden gebruikt als schakeluitgang bij een antidiefstalmodule en zonder de voeten bij het rangschikken van modules.
Module werkingsprincipe:
1. Gebruik de IO-trigger door ten minste 10us een hoog-niveausignaal te leveren.
2. De module verzendt automatisch acht 40kHz vierkante golven en detecteert automatisch of het de terugkerende puls ontvangt.
3. Als er signalen terugkeren, wordt er een hoog niveau uitgevoerd en de tijd van voortzetting van het hoge niveau is de tijd van het ultrasoon zenden tot ontvangen. Testafstand = (tijd op hoog niveau * geluid (340M/S) / 2.
Notitie:
Deze module is niet geschikt om direct op elektrische stroom aan te sluiten. Als u deze module met elektrische stroom moet verbinden, sluit dan eerst de GND-aansluiting van deze module aan, anders heeft dit invloed op het normale functioneren van de module.
Pakket inbegrepen:

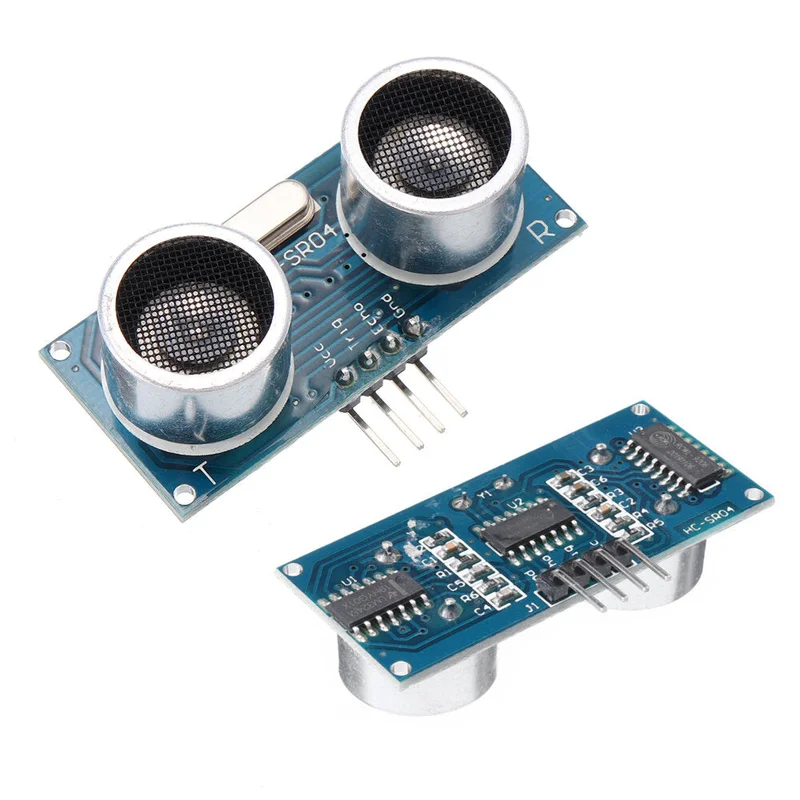

50 x HC-SR04 transducers voor ultrasone afstandsmeting
