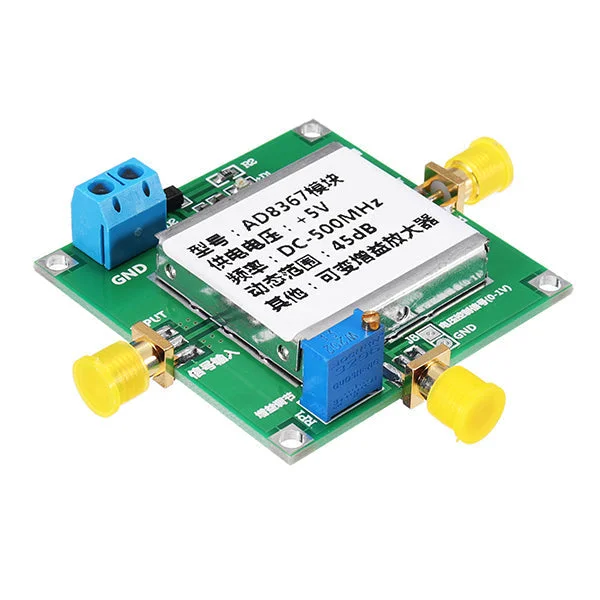

500 MHz RF breedbandsignaalversterkermodule met variabele versterking-Kwaliteitsgarantie

Description

Productapplicatie:

Deze module maakt gebruik van de AD8367, een variabele versterker met een bereik van 45 dB. Het biedt een nauwkeurige lineaire versterkingsregeling en kan werken in zowel de traditionele VGA-modus als de AGC-modus. De typische werkfrequentie is minder dan 500 MHz en de module heeft twee werkingsmodi: positieve versterkingsmodus en negatieve versterkingsmodus. De analoge versterkingsregelingsspanning varieert van 50 mV tot 950 mV met een besturingsgevoeligheid van 20 mV/dB.

Technische specificaties:

• Voedingsspanning: +5V DC (standaard stroom 200 mA bij maximale versterking)
• Operationele frequentie: DC-500 MHz, input- en outputimpedantie: 50 ohm
• Maximale uitgangsamplitude: 27 dBm (200 ohm)
• Variabel versterkingsbereik: 46 dB
• Bereik van de besturingsspanning: 0-1 VDC, met een optionele interne potentiometer of geprogrammeerd plus DA
• Kan worden geconfigureerd in AGC-modus of VCA-modus

Modusinstellingen:

VCA-modus: spanningsgeregelde versterkingsmodus met positieve of negatieve hellingscontrole, afhankelijk van de jumperinstellingen. AGC-modus: jumperinstellingen voor AGC-besturing.

Pakketinhoud:

• 1 x 500 MHz RF-signaalversterker voor breedband
