5V opladen UPS ononderbroken bescherming gentegreerde board 18650 lithium batterij boost module met batterijhouder-Kwaliteitsgarantie

Description

Voorzien zijn van:

• Boost + laadregeling + lithiumbatterijbescherming + UPS ononderbroken voeding, multifunctionele integratie, gemakkelijk te gebruiken, geen ingewikkelde bedrading meer tussen verschillende functieborden.
• De schakelaar kan worden gebruikt als een laagvermogen mobiele DC-voeding. Het kan functioneren als een UPS-voeding en als een lithiumbatterijlader.
• Batterijvakontwerp, eenvoudig te verwijderen en de batterij te vervangen.
• Afscheidbare laadpoort, bedrading kan op elke positie worden geplaatst.

Voordeel:

• De stroomtoevoer laadt de batterij op terwijl de boostoutput actief is.
• Wanneer de voeding is ingeschakeld, kan de batterij naar wens worden verwijderd.
• Wanneer de batterij van stroom wordt voorzien, kan de voeding op elk moment worden losgekoppeld.
• Als de voeding of de batterij op enigerlei wijze wordt gevoed, kan deze de belasting continu laten werken (UPS-functie).
• Wanneer de UPS-functie niet wordt gebruikt, kan het opladen van de batterij ook dienen als een gewone draagbare stroombron.
• De laadstroomvoorziening is zo aangesloten dat de laadbewerking de laadstroom van de batterij niet beïnvloedt. De voeding kan de batterij snel opladen tijdens het laden.

Notitie:

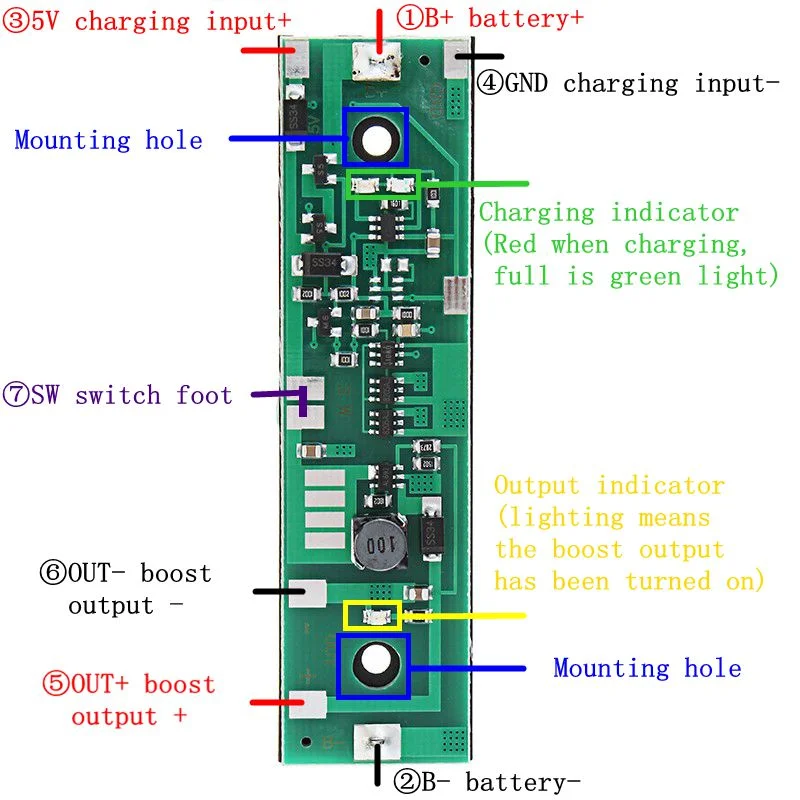

• Opladen van de 3/4 pin moet worden aangesloten op DC5V opladen, laadstroom 500mA max. De maximale capaciteit van de gebruikte laadstroomvoeding moet ten minste 3W hoger zijn dan het belastingverbruik, zodat de voeding voldoende stroom kan leveren aan de batterij tijdens het laden.
• Bijvoorbeeld: als de belasting ≤ 2W is, kan een 5V1A laadstroomvoorziening worden gebruikt.
• De SW-schakelaarpin kan in serie worden geschakeld om het boostuitgangscircuit te regelen. Als de schakelfunctie niet vereist is, verbind dan kort de SW-pin om het boostpad normaal open te maken.
• Output positieve en negatieve polen 5/6 pin om de lading te verbinden, de lading normale toestand aanbevelen ≤ 5W, voorbijgaande ≤ 8W.
• Wanneer de uitgang 5V is, wordt een normale laadstroom van ≤ 1A aanbevolen; bij een uitgang van 6V ≤800mA, bij 9V ≤500mA, en bij 12V ≤ 400mA.
• Lithiumbatterijbescherming tegen overlading, ontlading, stroombegrenzerbescherming, oververhitting en kortsluiting. Bij een kortsluiting door foutwerking wordt de beveiligingsstatus niet uitgevoerd en zal de verbinding met 5V opladen automatisch de heruitvoer activeren.

Voorzorgsmaatregelen:

• Er bevinden zich gevoelige componenten op het bord, die gemakkelijk kunnen worden beschadigd door de soldeerbout of door statische elektriciteit. Zorg ervoor dat de gebruikte soldeerbout geaard is. Het is aan te raden om antistatische handschoenen te dragen.

Pakket bestaat uit:

• 1 x 18650 lithiumbatterijversterkermodule (de batterij is niet inbegrepen)
