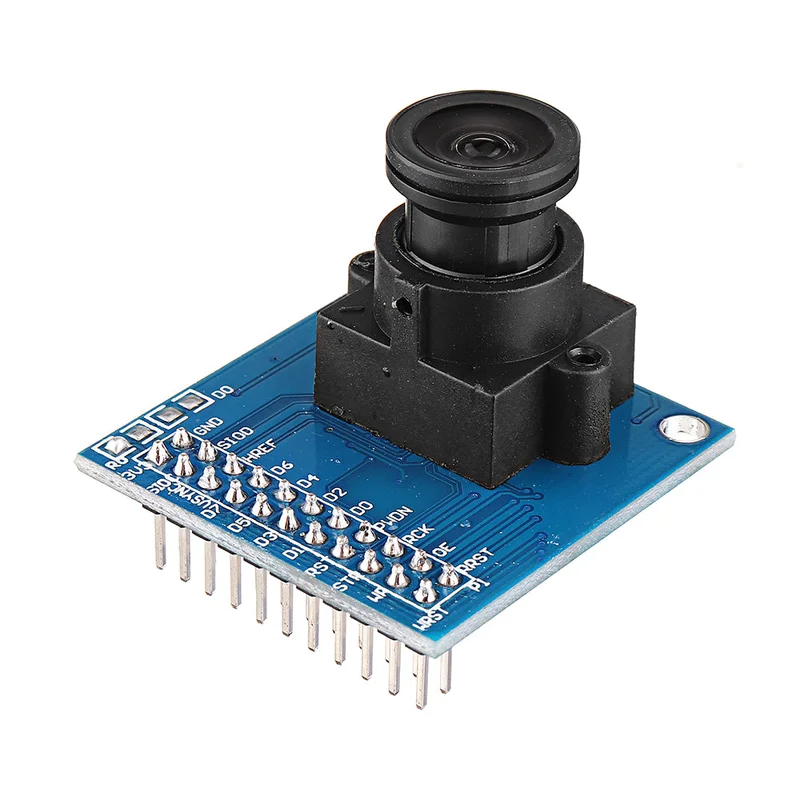

640X480 VGA CMOS camera module met AL422 FIFO-Kwaliteitsgarantie

Description

Handleiding:Klik hier om te openen- Hoge gevoeligheid voor gebruik bij weinig licht- Lage bedrijfsspanning voor embedded applicaties- Standaard SCCB-interface, compatibel met I2C-interface- Voorzien van AL422 3M-bits FIFO- Ondersteunt uitvoerformaten: Raw RGB, RGB (GRB4: 2: 2, RGB565 / 555/444), YUV (4: 2: 2) en YCbCr (4: 2: 2)- Ondersteuning voor VGA, CIF en van CIF tot 40 x 30-formaat- Vario Pixel-methode voor submonsters- Automatische beeldcontrole: AEC, AGC, AWB, ABF, ABLC- Beeldkwaliteitscontrole: kleurverzadiging, tint, gamma, scherpte en anti-blooming- ISP omvat ruisonderdrukking en defectcorrectie- Ondersteuning voor afbeelding schalen- Lens shading correctie- Automatische detectie van flicker (50 / 60Hz)- Automatische aanpassing van kleurverzadiging- Automatische aanpassing van het randniveau- Automatische aanpassing van het geluidsniveauSpecificaties:Lichtgevoelige array: 640x480IO-spanning: 2.5V tot 3.0VWerkend vermogen: 60mW / 15fps VGA YUVSlaapmodus: <20μABedrijfstemperatuur: -30 tot 70 graden CUitgangsformaat: YUV / YCbCr 4: 2: 2, RGB 565 / 555 / 444, GRB 4: 2: 2, Raw RGB-gegevens (8 bits)Lensgrootte: 1/6 "Gezichtsveld: 25 gradenMax. framesnelheid: 30 fps VGAGevoeligheid: 1,3V / (Lux-sec)Signaal-ruisverhouding: 46 dBDynamisch bereik: 52 dBBladermodus: Per rijElektronische belichting: 1 tot 510 rijenPixeldekking: 3,6 μm x 3,6 μmEendstroom: 12 mV / s bij 60 °PCB-afmeting (L x B): Ca. 1,4 x 1,4 inch / 3,5 x 3,5 cmPin Definitie:3V3 ----- Ingangsspanning (3,3V aanbevolen)GND ----- AardingspuntSIO_C --- SCCB-interface besturingsklokSIO_D --- SCCB-interface seriële gegevensinvoer (uitvoer)VSYNC --- framesynchronisatiesignaal (uitgangssignaal)HREF ---- lijnsynchronisatiesignaal (uitgangssignaal)D0-D7 --- gegevenspoort (uitgangssignaal)RESET --- Reset poortPWDN ---- StroomverbruikselectiemodusSTROBE — FotoflitsbesturingspoortFIFO_RCK --- FIFO geheugen lees klokbesturingsterminalFIFO_WR_CTR ---- FIFO schrijfbesturingsterminalFIFO_OE ---- FIFO shutdown-controleFIFO_WRST — FIFO schrijfterminal resetterminalFIFO_RRST — FIFO leesterminalBesturingsmethode Beschrijving:De FIFO fungeert als gegevensbuffer, waardoor de gegevensverzameling eenvoudig wordt. De gebruiker hoeft zich alleen zorgen te maken over het lezen van de gegevens, zonder zich druk te maken over de specifieke gegevensverzameling. Dit vermindert de controle- en timingrelatie van de CMOS, wat het mogelijk maakt om beeldacquisitie te inbegrepen:1 x 640 x 480 VGA CMOS-cameramodule
