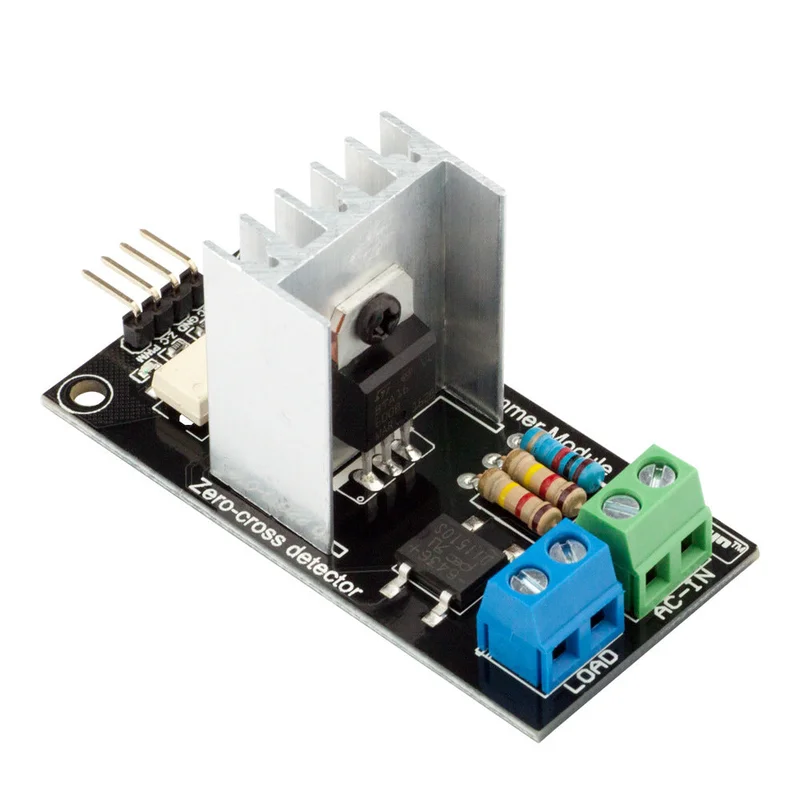

AC lichtdimmermodule voor PWM-controller 1 kanaal 3.3V/5V logica AC 50Hz 60Hz 220V 110V-Kwaliteitsgarantie

Description

Voorzieningen:

• De AC-dimmer is ontworpen om de wisselstroomspanning te regelen, met een vermogen tot 600V / 16A. Het kan worden gebruikt voor lampen, verwarmingselementen, ventilatoren, pompen, luchtreinigers, enz.
• De dimmer is ideaal voor smart home-systemen, waarmee u de lichthelderheid soepel kunt aanpassen. De lamp gaat langzaam AAN of UIT, wat zorgt voor een comfortabele sfeer. Het werkt het beste met gloeilampen en is minder stabiel met dimbare LED-lampen met lage helderheid.
• Het vermogensdeel van de dimmer is geïsoleerd van het besturingsdeel, wat hoge stroomverstoringen naar de microcontroller voorkomt.
• Het logische niveau is compatibel met 5V en 3.3V, waardoor het kan worden aangesloten op microcontrollers met deze logica.
• De dimmer wordt bestuurd met de RBDdimmer.h-bibliotheek, die externe interrupts en proces-time interrupts gebruikt, wat het schrijven van code vereenvoudigt en meer verwerkingstijd voor de hoofdcode biedt.
• De dimmer is verbonden met controllers via twee digitale pinnen: de eerste om de fase nul van AC te regelen en de tweede om de stroom te dimmen.
• De verbinding met de nul vereist specifieke microcontroller-pinnen, afhankelijk van het model (Uno, Nano, Leonardo, Mega).
• De RBDDimmer.h-bibliotheek en voorbeelden zijn beschikbaar in de documentatie of op GitHub.

Theorie:

Dimmen kan worden bereikt door Pulse Skip Modulation:

• Methode 1: Een of meer cycli van het sinusgolfsignaal worden doorgegeven aan de belasting terwijl een of meerdere cycli worden geblokkeerd.
• Methode 2: Gedeeltelijke overdracht van elke sinusgolf naar de belasting.
• Methode 3: Genereren van een gemoduleerd sinussignaal met verschillende frequenties tot enkele honderden Hertz, wat gespecialiseerde krachtige wisselstroomgeneratoren vereist.

Specificaties:

Pakket bestaat uit:

• 1 x 1CH AC-dimmermodule
