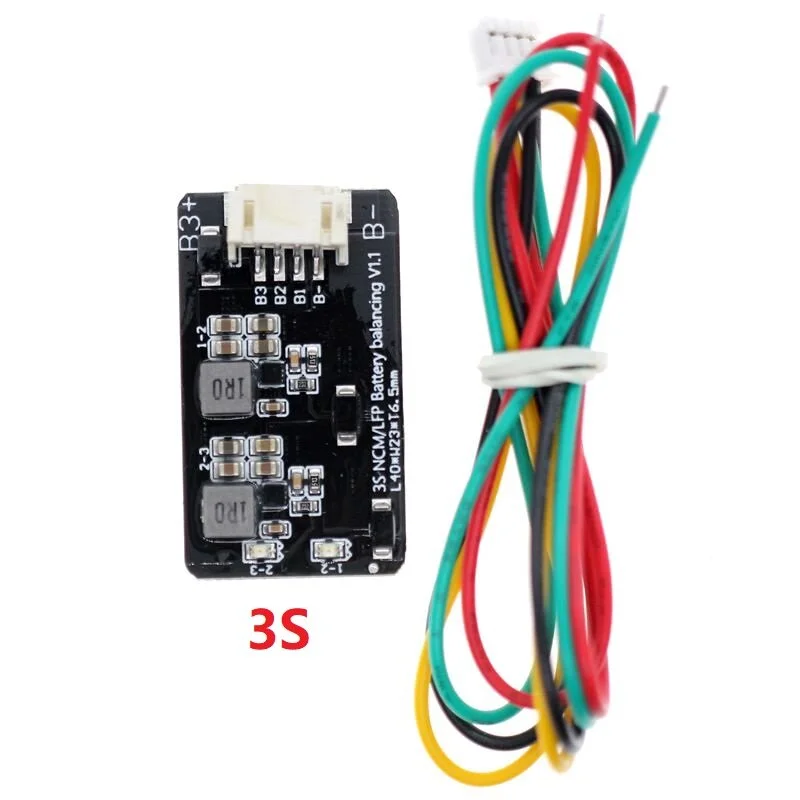

Description
Evenwichtsprincipe:
Deze module werkt op basis van drukverschilvereffening. Wanneer het spanningsverschil tussen aangrenzende batterijen 0,1 V of meer bereikt, activeert de chip intern het egalisatieproces. Dit gaat door totdat het spanningsverschil binnen 0,03 V ligt. Tijdens het opladen en ontladen van het batterijpakket wordt het spanningsfout teruggebracht tot een ideale waarde, wat de onderhoudskosten van de batterij verlaagt.
Balansindicatie:
- Als het balanslampje brandt, is het balanswerk ingeschakeld.
- Als het balanslampje uit is, bevindt het balanscircuit zich in de slaapstand.
Technische specificaties:
De werkspanning is 2.0V-4.5V. Geschikt voor ternary lithium-ijzerbatterijen; niet geschikt voor LTO-lithiumtitanaatbatterijen.
Evenwichtsstroom:
- Bij een spanningsverschil van meer dan 0,1 V is de stroom ongeveer 0,5-0,7 A.
- Bij een spanningsverschil van meer dan 0,2 V bereikt de balansstroom 1,2 A.
- Hoe kleiner het spanningsverschil, hoe kleiner de egalisatiestroom.
Bedradingsdefinitie:
- B-: de totale negatieve pool van het batterijpakket (de negatieve pool van de batterij).
- B1: de positieve pool van de batterij.
- B2: de positieve pool van de tweede batterij.
- B3: de positieve pool van de derde batterij, enzovoort.
1. Dit bord werkt volgens het principe van aangrenzende egalisatie en kan niet worden gebruikt als onderhoudstool. Het moet samen met een lithiumbatterijbescherming worden gebruikt. Het drukverschil dat ontstaat tijdens het opladen en ontladen activeert het egalisatiebord om te werken aan het bereiken van een energieoverdrachtsbalans.
2. Kabelstekkers met meer dan 13 draden moeten schuin worden aangesloten. Maak eerst contact met de B-pin en steek deze schuin naar boven in; anders kan het bord doorbranden.
Pakketinhoud:
- 1 x stroombalansmodule
- 1 x 30 cm puur koperen 22AWG aansluitdraad
