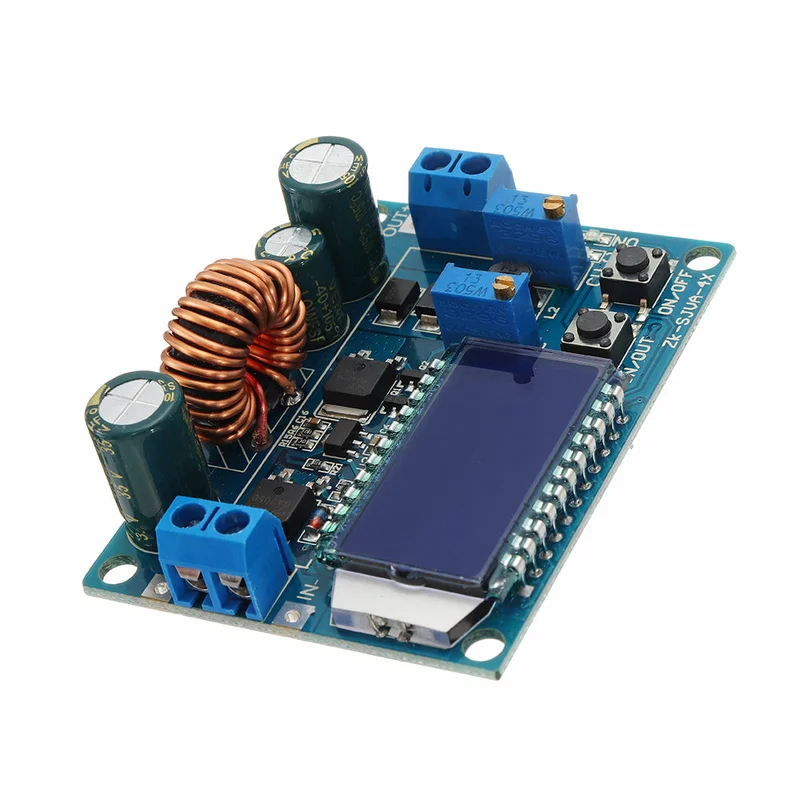

Buck-boost voedingsmodule met LCD-display-Kwaliteitsgarantie

Description

Productomschrijving- LCD-display toont ingangs- en uitgangsspanning, uitgangsstroom en uitgangsvermogen;- Voorzien van anti-reverse-bescherming aan de ingang, waardoor omgekeerde aansluiting geen schade aanricht;- Kan zowel de spanning verhogen als verlagen, met een uitgangsspanning van 0,5-30V en een limietstroom van 0-4A;- Anti-terugstroming aan de uitgang, geen extra diode nodig om de batterij op te laden;- De knop regelt de AAN/UIT-status van de uitgang en kan standaard worden ingesteld op AAN of UIT.- Gebruik van een buck-boost-chip als hoofdcontroller, met een externe 60V 75A MOSFET als schakelaar en dubbele 60V 5A Schottky-gelijkrichter, wat betere prestaties biedt dan vergelijkbare producten;- Output-rimpel is klein, dankzij een LC-filter;- Voorzien van een koellichaam en een isolatiekolom voor de :Ingangsspanning: 5,5-30V (bij 5V kan buck-boost ook functioneren, maar met onnauwkeurige spannings- en stroommetingen; onder 4,7V treedt bescherming tegen te lage spanning in werking)Uitgangsspanning: 0,5-30VUitgangsstroom: kan langdurig stabiel werken bij 3A en tot 4A bereiken met verbeterde warmtedissipatieUitgangsvermogen: natuurlijke warmteafvoer 35W, verbeterde warmteafvoer 50WSpanning beeldschermresolutie: 0,05VHuidige schermresolutie: 0,005AConversie-efficiëntie: ongeveer 88%Zachte start: Ja (hoogvermogen laadmodules kunnen mislukken bij opstarten)Omgekeerde ingangsbescherming: JaAnti-terugloop aan de uitgang: JaKortsluitingsbeveiliging: JaWerkfrequentie: 180KHzAfmetingen: 66 x 48 x 21 mmBevestigingsgat: diameter 4 mmGewicht: 46gFunctiebeschrijving:De module heeft twee knoppen: IN/UIT om de ingangsspanning en uitgangsspanning weer te geven, en AAN/UIT om de uitgang in of uit te schakelen. Lang indrukken van de IN/UIT-knop schakelt de weergave van de uitgangsstroom en uitgangsvermogen om; de AAN/UIT-knop regelt de CC-potentiometer stelt de huidige waarde in; met de klok mee draaien verhoogt de ingestelde stroom. Wanneer de laadstroom de ingestelde waarde bereikt, gaat de constante stroomindicator (rood) branden. De CV-potentiometer regelt de :Voorkom kortsluiting tussen IN- en OUT-; dit schakelt de constante stroomfunctie ervoor dat de voeding een hoger vermogen heeft dan het vereiste uitgangsvermogen!Voor volledige output moet de ingangsspanning meer dan 8V zijn. Bij 5V is het uitgangsvermogen ongeveer 15W en zijn de spannings- en stroommetingen ongeldig. De maximale stroomwaarde van de module is 4A, afhankelijk van het module heeft kortsluitingsbeveiliging; na een kortsluiting schakelt de module automatisch de uitgang uit en kan deze worden hersteld door de module opnieuw in te schakelen. Het is aan te raden een zekering aan de ingang van de module te plaatsen voor extra module heeft een ingangsbegrenzing voor spanningsbeveiliging, met een standaardwaarde van ongeveer 4,7V. Onder deze waarde wordt de uitvoer automatisch verbroken en kan de module worden hersteld door opnieuw van voeding te :1 x Buck-boost voedingsmodulekaart
