Description

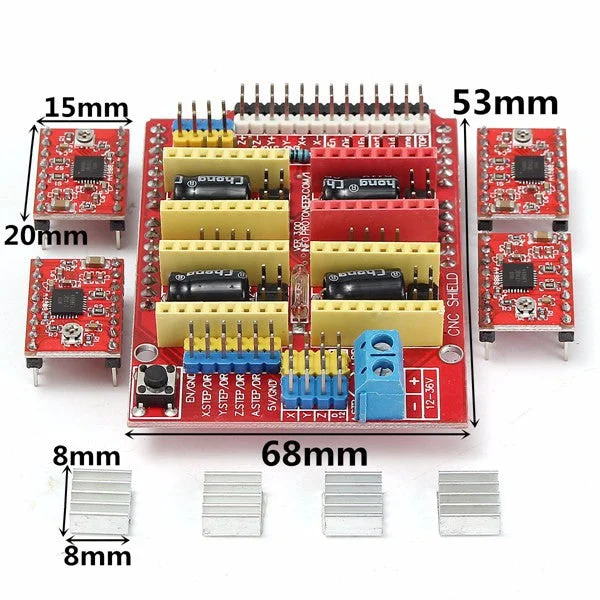

CNC Shield Board:
Versie: 3.0
Kleur: rood
Afmetingen (L * B * H): 68 x 53 x 18 mm
Spanning: DC 12 ~ 36 V (Let op: alleen de DRV8825 stuurprogramma’s kunnen tot 36V werken, controleer de werkingsspanning bij het gebruik van de kaart.)
Kenmerken:
- Gebruik van verwijderbare A4988 of DRV8825 compatibele stepper drivers.
- Het uitbreidingsbord is geschikt voor snijmachines en als driver uitbreidingsbord voor 3D-printers.
- Compatibel met GRBL 0.8 (open source-firmware die draait op een UNO en G-code-opdrachten omzet in stepper-signalen).
- PWM spindel- en richtingpennen, 4-assige ondersteuning (X, Y, Z, A – kan X, Y, Z dupliceren of een volledige vierde as uitvoeren met aangepaste firmware via de pennen D12 en D13).
- Compact ontwerp. Stepper motors kunnen worden aangesloten op 4-pin molex connectoren of op een soldeerpunt.
- Let op: dit is een ongeassembleerde kit en vereist basis soldeervaardigheden.
A4988 Stepper Motor Driver:
Kleur: rood
Afmetingen (L * B * H): 20 x 15 x 10 mm
Thermische uitschakeling: Ja
Crossover-current bescherming: Ja
Grondbescherming: Ja
Kortsluitbeveiliging: Ja
Compatibele logische voeding: 3.3V en 5V
Vijf selecteerbare stapmodi: vol, 1/2, 1/4, 1/8 en 1/16
Kenmerken:
- Ondersteunt langzame stroomafname modi.
- Interne UVLO en lage RDS (On) output.
- Automatische detectie/selectie van huidige afname modus.
- Synchrone rectificatie voor lage stroomafvoer.
- Waarschuwing: het aansluiten of loskoppelen van een stappenmotor terwijl de bestuurder is ingeschakeld kan de bestuurder beschadigen.
Pakket bevat:
- 1 x Gravure CNC Shield Board
- 4 x A4988 Stepper Motor Driver
