Controllerboard SKR V1.3 met TMC2208 UART en TFT3.5 touchscreen voor 3D-printer-Kwaliteitsgarantie

Description

Opmerking:De TMC2208 in deze kit is ingesteld op de UART-modus.
Klikhierals u de kit met de algemene modus TMC2208 nodig heeft.

SKR V1.3:

• 32-bits LPC1768 Master Chip CPU-besturingskaart
• Ondersteuning werkmodus: TMC2208 UART & TMC2130 SPI, tot 256 onderverdelingen
• Ondersteuning voor Auto Bed Leveling Sensor: BLTouch
• Microprocessor: ARM Cortex-M3 CPU
• Ingangsspanning: DC12V-DC24V, 5A-15A

TFT3.5 touchscreen:

• ARM Cortex-M3-serie STM32F103VCT6-chip met 32-bit CPU op 72MHz
• Integratie van de Keil MDK5-ontwikkelomgeving met reguliere ontwikkeltools; ondersteuning voor online debugging, nuttig voor productontwikkeling en prestatie-optimalisatie, C-taalontwikkeling, lage ontwikkelingsdrempel
• Firmware-update en configuratie met SD-kaart, eenvoudig te bedienen
• Ondersteuning voor seriële wifi
• Ondersteuning voor functies zoals uitschakelen, continu afspelen, detectie van materiaalfouten, afsluiten, enz.

TMC2208 V3.0:

• Configuratie: ondersteunt drie besturingsmodi van de UART / STEP / DIR-interface
• Microstappen: tot 1/256
• MicroPlyer: 1/256
• Logische spanning VI0: 3,3-5V
• Motorspanning: 4,75-36V
• Motorfase stroom: 1,2 A RMS, 2,0 A piek

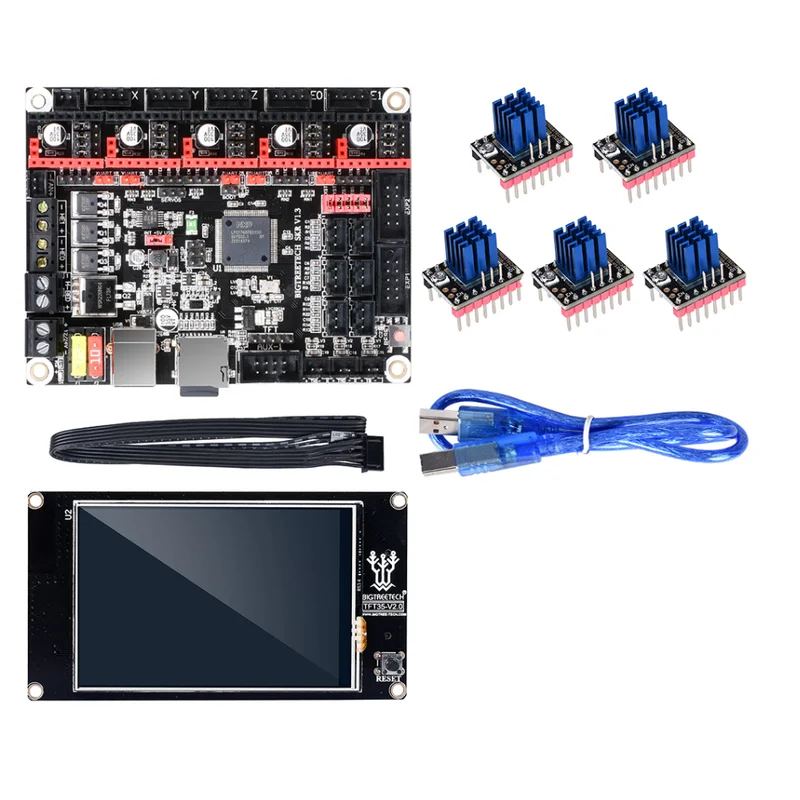

Pakket inbegrepen:

• 1 x SKR V1.3 moederbord
• 1 x TFT3.5 touchscreen
• 5 x TMC2208 UART
