Description
Specificatie:
- Bedrijfsspanning: DC 12V-36V
- Bedrijfsstroom: <= 15A
- Stuurvermogen: <= 500W
- Snelheidsspanning: 0.1V-5V
- Bedrijfstemperatuur: -40 ~ 85 °C
- Vochtigheid: 90% RH
- Blokkeerbeveiliging: Ja
- Schakelcontrole: Ja
- Overstroombeveiliging: Ja
- Stuurbediening: Ja
- Snelheidsregelsignaal: Ja
- Afmetingen: 63 x 42 x 17 mm (L x B x H); Sondeafmeting 3 mm, bevestigingsgat middenafstand 57 mm, vaste hartafstand 36,5 mm
Power terminal Uit:
- VCC (positieve voeding)
- GND (negatief)
- MC (motorfase W)
- MB (motorfase V)
- MA (motorfase U)
Stel voor de controle kant:
- GND: Control Terminal Ground
- VR: regelaareinde 0-5V (komt overeen met 10% van het motortoerental – 100%)
- ZF: omkeerregeling (verbonden met 5V of aarde kan de draairichting van de motor veranderen)
- M: tachometer-pulsuitgang (afhankelijk van het aantal motorpolen dat overeenkomt met het aantal pulsen per omwenteling)
- EL: stuurklem inschakelen (verbonden met 5V of aarde om de motor te stoppen)
- 5V: 5V stuuraansluiting
Bedrading:
- De snelheidsregelaar bedrading methoden: beschikbare potentiometer systeem snelheid kan ook worden aangesloten op de MCU controle. Wanneer de potentiometer is aangesloten, is de middenpin verbonden met de VR snelheid poort, en de uiteinden zijn aangesloten op 5V en GND voor hogere snelheid.
- Bedieningsmethode van de stuurbekrachtiging: u kunt de schakelaar bedienen of op de MCU-regeling aansluiten, naar GND in één richting en vervolgens in één richting 5V.
Notitie:
- Motorregelaar bord 12-36V DC-ingang, VCC positieve voeding, GND voeding is negatief.
- Elektrische bedradingsmethoden: borstelloze DC-motor voor de drie lijnen, overeenkomstige MA/U, MB/V, MC/W.
Tips:
- Als u minder dan 60W gebruikt, zonder extra koellichaam, moet u meer dan 60W toevoegen.
- Een heatsink is nodig voor efficiënte werking zonder oververhitting, wat permanente schade kan veroorzaken! De grootte van de warmteafleider moet groter zijn dan 200 vierkante centimeter. Zorg ervoor dat de achterkant van de module goed geïsoleerd is. Het wordt aanbevolen om isolatiefilms en thermisch vet toe te voegen!
Pakket bestaat uit:

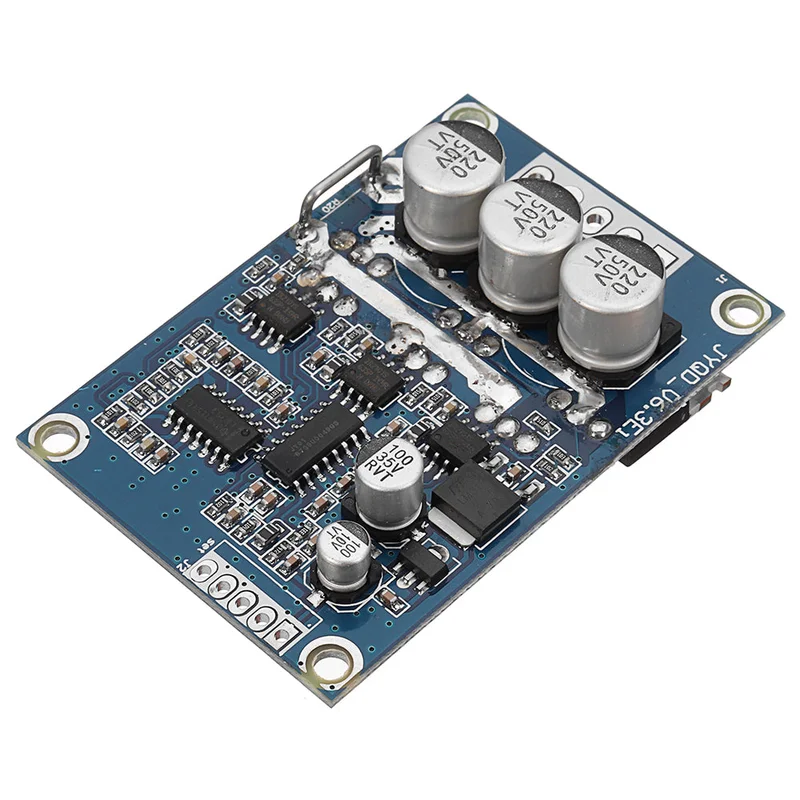

- 1 x 12-36V 500W borstelloze motorregelaar
