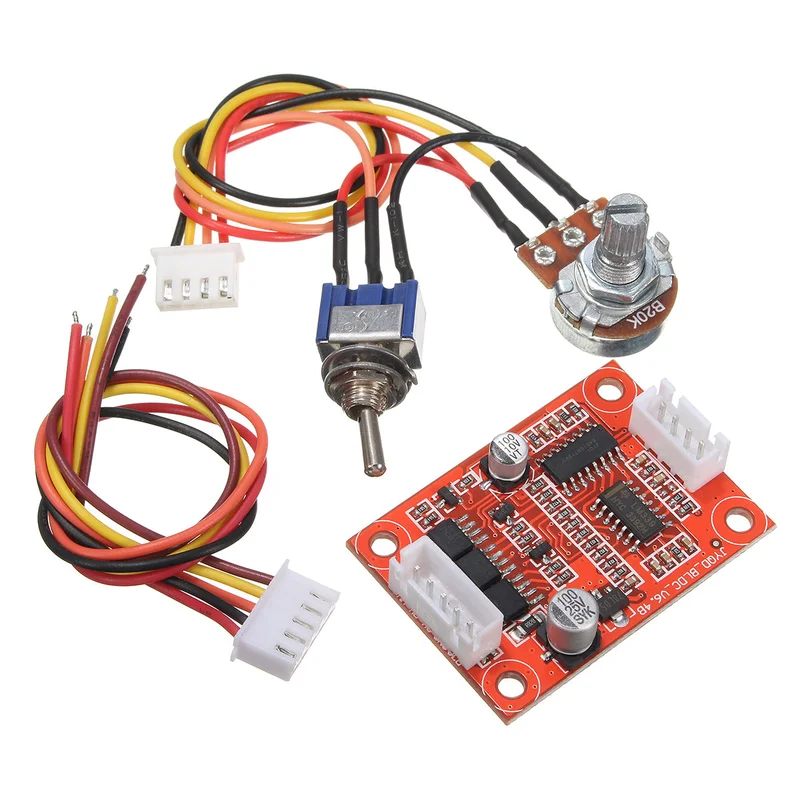

DC 12V borstelloze motor driver controller board kit voor harde schijf motor/pomp-Kwaliteitsgarantie

Description

Kenmerken:

• Model: JYQD-6.4B
• Naam: Borstelloze Motor Board
• Soft commutatie functie
• Over huidige bescherming
• Anti-reverse bescherming

Specificaties:

• Opspanning: DC 7.5V-18V (12V ± 20%)
• Operationele stroom: ≤3A
• Spoedspanning: 0.25V-5V
• Snelheidsbereik: 5% – 100%
• Drive vermogen: 30W
• Afmetingen: 45 x 32 mm

Bedieningsinstructies:

• Controlekant:
  5V: uitgangsspanning van de aandrijfbord, externe snelheids potentiometer bij gebruik (indien niet in gebruik, leeg)
  ZF: stuurrichting van de rotatierichting van de motor, gemalen of 5V kan de richting van de motor wijzigen (kan leeg zijn, stuurstuur bevestigd)
  VR: snelheidssignaalinvoer, spanningsbereik van 0,25V — 5V (minder dan 0,25V spanning wanneer de motor niet draait)
  GND: gemeenschappelijk voor de besturingsklem
• Uitgang:
  Power +: verbind de positieve pool van de voeding, spanningsbereik is 7,5V — 18V
  Power -: verbind de negatieve pool van de voeding
  MA / U: sluit alle drie draden van de motor aan
  MB / V: sluit alle drie draden van de motor aan
  MC / W: sluit alle drie draden aan op de motor

Pakketinhoud:

• 1 x Borstelloze Motor Driver Board
• 1 x Gouverneur + Positieve en Negatieve Schakelaar
• 1 x 5-pin uitgangscontrole kabel
