DC 12V borstelloze motor driver controller board set voor harde schijf motor/pomp-Kwaliteitsgarantie

Description

Kenmerken:

1. Model: JYQD-6.4B
2. Naam: Motorloze Motor Board
3. Soft commutatie functie
4. Bedieningsinstructies
5. Overstroombeveiliging
6. Anti-terugloop bescherming

Specificaties:

1. Voeding: DC 7.5V-18V (12V ± 20%)
2. Werkstroom: ≤3A
3. Spoedspanning: 0.25V-5V
4. Snelheidsbereik: 5% -100%
5. Aandrijfvermogen: 30W
6. Afmetingen: 45 * 32mm

Bedieningsinstructies:

1. De controlezijde:
5V: uitgangsspanning van de aandrijfbord, externe snelheids potentiometer bij gebruik (indien niet in gebruik, leeg laten)
ZF: stuurrichting van de motorrotatie, kan met 5V de draairichting van de motor wijzigen (kan leeg zijn, stuurstuur bevestigd)
VR: snelheidssignaalinvoer, spanningsbereik van 0,25V — 5V (minder dan 0,25V spanning wanneer de motor niet draait)
GND: gemeenschappelijk voor de besturingsklem

2. De uitgang:
Power +: verbind de positieve pool van de voeding, spanningsbereik is 7,5V — 18V
Power -: verbind de negatieve pool van de voeding
MA / U: sluit alle drie draden van de motor aan
MB / V: sluit alle drie draden van de motor aan
MC / W: sluit alle drie draden van de motor aan

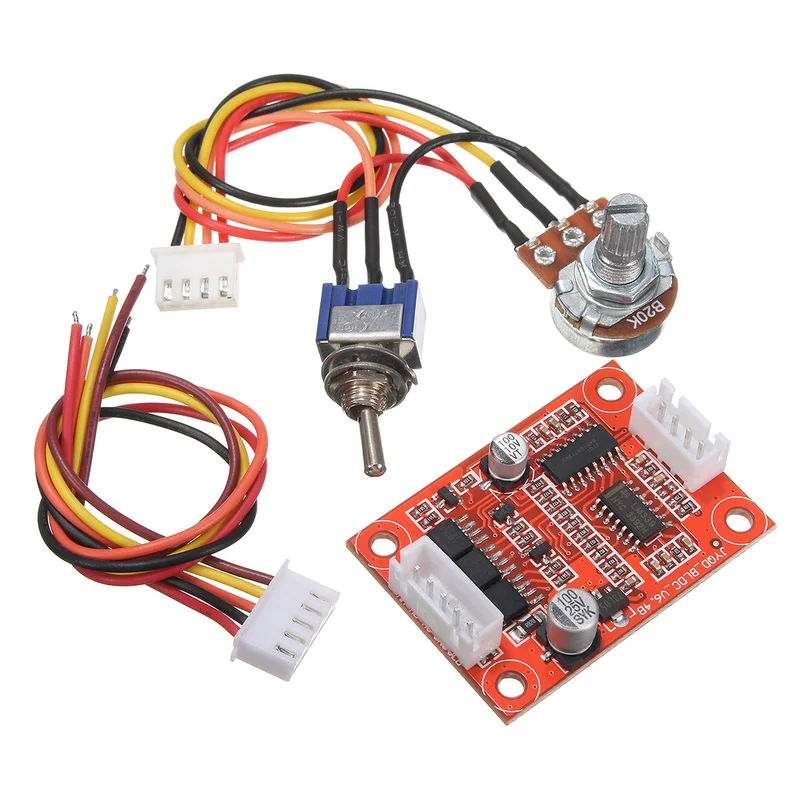

In de verpakking inbegrepen:

1 x Borstelloze Motor Driver Board
1 x Regelaar + Positieve en Negatieve Schakelaar
1 x 5-pin uitgangscontrole kabel
