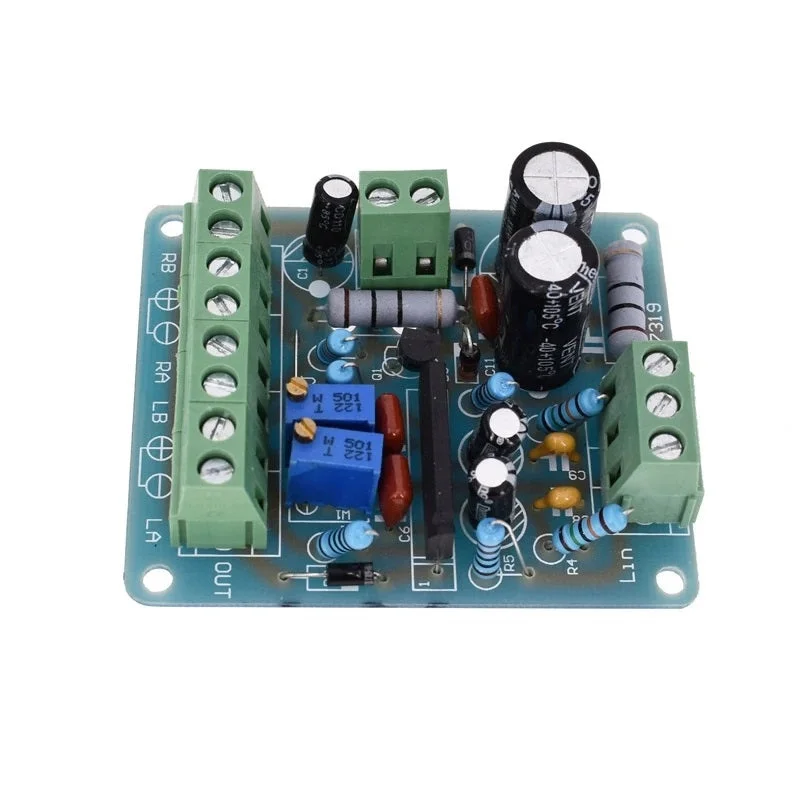

DC 12V eindversterker VU-meter driver board-Kwaliteitsgarantie

Description

Productomschrijving:

Deze VU-meter is een compacte eindversterker met een circuitontwerp dat is geïnspireerd op Japanse en DENON-technologie. Het maakt gebruik van een professionele audioversterkerchip.

Functies:

• Ontworpen voor het testen van audioniveaus met een geïntegreerde schakelingchip, inclusief een dynamisch indexcompressiecircuit.
• Geen onafhankelijke voeding nodig; voedingskabels worden rechtstreeks van de originele bron aangesloten, wat de kosten verlaagt en ruimte bespaart.
• Het circuit bevat een laagdoorlaatfilter om hoge frequenties te filteren, ideaal voor gebruik in auto-audiosystemen.
• Instelbare uitgangsgevoeligheid, geschikt voor verschillende specificaties.
• Beveiliging tegen omgekeerde polariteit en bescherming van de aanwijzer om de levensduur te verlengen.
• Gebruik van 0,5 W metaalfilmweerstanden voor betrouwbare en stabiele werking.

Technische parameters:

• Ingangsgevoeligheid: 400Hz ingangsaudiosignaal, meetbereik AC mV, ingang: 97mV, niveaumeter tot +3dB.
• Voedingsspanning: DC12V 0.12A.
• PCB-afmetingen: 5,2 cm x 6,3 cm.
• Voedingsaansluitingen voor achtergrondverlichting: DC10 tot 12V 50MA.
• Gevoeligheid van de VU-meter: aanbevolen 500µA, met een dempingseffect dat verder kan worden aangepast.

OPMERKING:

De voedingsspanning moet strikt 12VDC zijn. Een hogere spanning kan het beveiligingscircuit beschadigen. Schade door onjuiste bedrading valt niet onder garantie.

Gebruiksaanwijzing:

1. Invoergedeelte:Lin, 0, Rin zijn de audiosignaalingangen voor CD-audio-uitgang, aangesloten op het linker- en rechterkanaal.

2. Uitvoergedeelte:Twee VU-meter aansluitingen moeten worden aangesloten op de respectieve terminals van de niveaumeter.

De aanbevolen gevoeligheid voor de niveaumeter is tussen de 100µA en 500µA, niet hoger dan 1mA. De gevoeligheid kan worden aangepast met een potentiometer op het bord.

Pakket Inbegrepen:

Afbeeldingen:
