DC-AC omvormer 12V naar 220V 110V – 150W-Kwaliteitsgarantie

Description

Omschrijving:

Vermogen: 50-150W

Ingang: DC 12V

Uitgang: 220V

Statische stroom: ongeveer 0,05A

Uitgangssignaalvorm: hoogfrequente blokgolf

Uitgangsfrequentie: ongeveer 20 KHz

Bescherming: geen bescherming

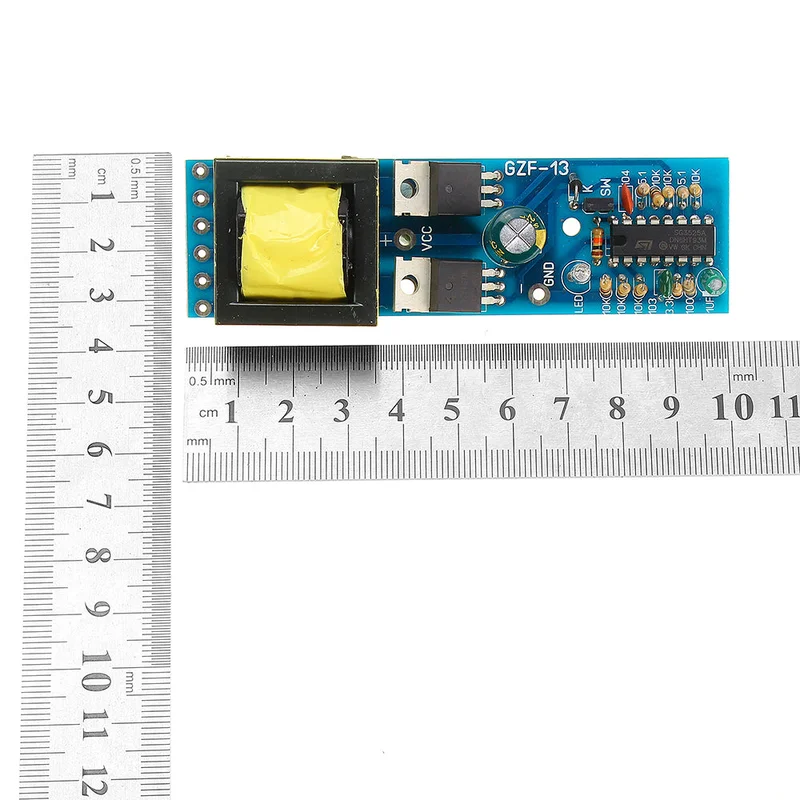

De printplaat is gemaakt van militaire kwaliteit en heeft een afmeting van 3 x 10 cm. Dit product is voornamelijk bedoeld voor elektronische doe-het-zelfprojecten en als inverter voorversterker.

Notitie:

• Dit bord heeft een hoogfrequente blokgolf-wisselstroomuitgang en is niet geschikt voor algemene inductieve apparaten, zoals elektrische motoren, ventilatoren of transformatoren.
• Bij aansluiting op een kleine lading (zoals een LED-lampje, mobiele telefoonoplader of DVD-settopbox) wordt aanbevolen om de uitgangsspanning aan te sluiten op een niveau zoals 172V of 200V.
• Het is aan te raden om de warmteafleider te vergroten wanneer de lading lange tijd werkt (≥100W).
• De voeding kan niet worden teruggedraaid. Zorg ervoor dat de andere voedingslijn voldoende stroom heeft.
• Overbelast de uitgang niet en sluit deze niet kort.
• De hoogfrequente nullastspanning kan hoog zijn bij metingen met een universele meter (dit is niet correct en geeft geen werkelijke spanning aan).

De standaard uitgangsbedrading is als volgt (alleen ter referentie):

• V0 – V2 = 110V
• V0 – V3 = 175V
• V0 – V4 = 200V
• V0 – V5 = 220V
• V5 – V4 = 20V
• V5 – V3 = 45V
• V5 – V2 = 110V
• V4 – V3 = 28V
• V4 – V2 = 90V
• V3 – V2 = 62V
