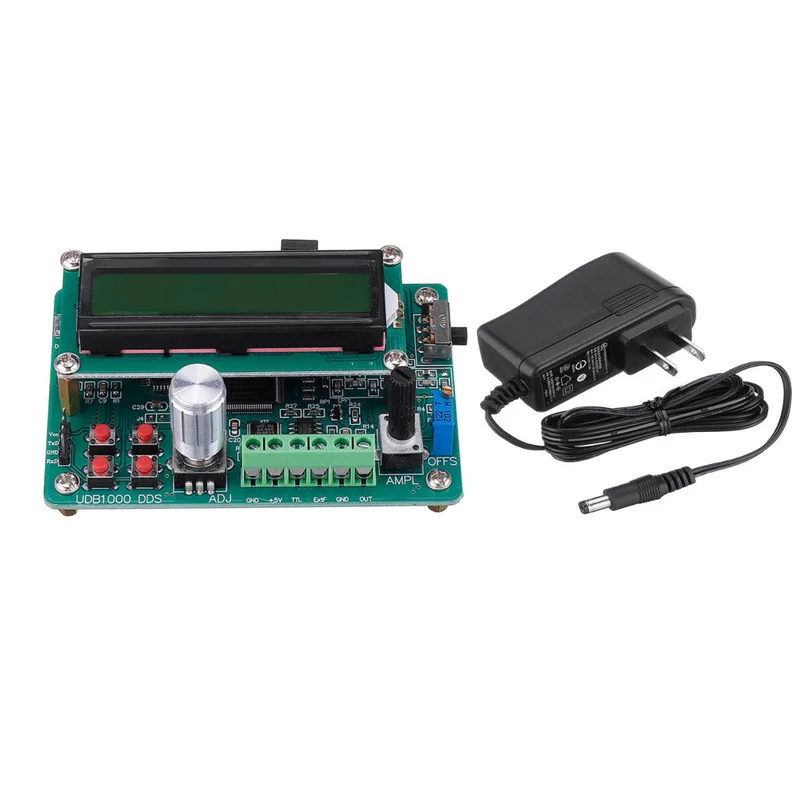

DDS-signaalgenerator met LCD1602 en sweepfunctie-Kwaliteitsgarantie

Description

Omschrijving:Deze DDS-signaalgenerator is een veelzijdige signaalbron die werkt op een DC5V-voeding. Hij kan verschillende golfvormen genereren, waaronder sinusgolf, blokgolf (met aanpasbare duty cycle van 1% tot 99%), driehoeksgolf en zaagtandgolf. De maximale uitvoer bedraagt tot 10 Vpp en het frequentiebereik loopt van 0,01 Hz tot 2 MHz. De resolutie is 10 MHz, met een TTL-synchronisatie-uitgang en een frequentiemeter tot 60 :* Maximale frequentie: 2 MHz* Golfvormen: sinusgolf, vierkante golf, driehoeksgolf en zaagtandgolf* Maximale output: 10 Vpp (onbelast)* Outputweerstand: 50Ω ± 10%* DC bias: ± 5V* Inschakelduur: 1% – 99%* Beeldscherm: LCD1602* Uitgangsfrequentiebereik:* Sinusgolf: 0,01 Hz – 2 MHz* Vierkante golf: 0,01 Hz – 1 MHz* Driehoeksgolf: 0,01 Hz – 1 MHz* Zaagtandgolf: 0,01 Hz – 1 MHz* Resolutie: 0,01 Hz* Frequentiestabiliteit: + 1 x 10^-6* Frequentiefout: + 5 x 10^-6* Sinusgolfvervorming: <1% (bij 1 kHz)* Driehoeksgolf lineariteit: 0,01 Hz - 100 KHz 98%; 100 KHz - 1 MHz 95%* Stijging en daling van vierkante golf: <30 ns* TTL-uitgang: TTL-niveau: Vp - p. 3 p, met 20 TTL laadvermogen* Externe meetfuncties:* Frequentiebereik: 60 MHz - 1 Hz* Vpp-signaalamplitude: 0,5 - 20 Vpp* Opslagcapaciteit: 10 groepen met functieparametersPakket bevat:1 x DDS Function Signal Generator1 x 5V Voeding
