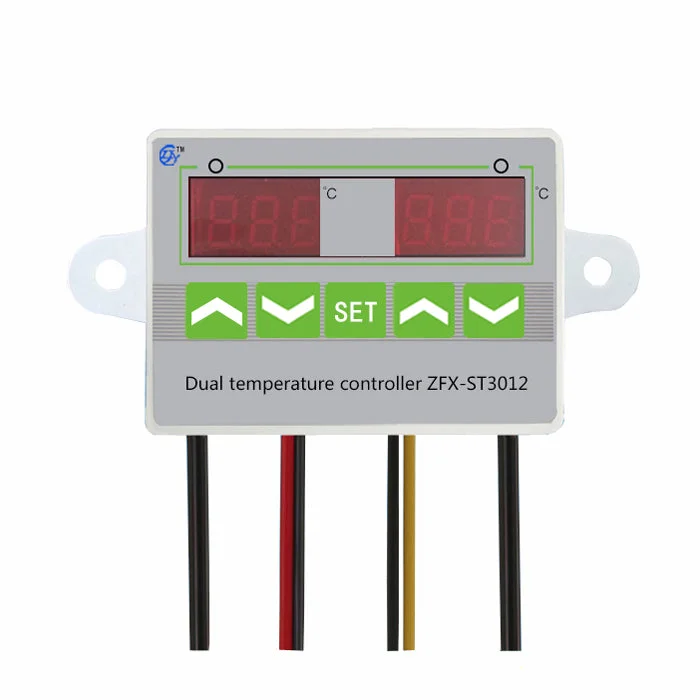

Digitale LED duale temperatuurcontroller-Kwaliteitsgarantie

Description

Kenmerken:

Deze temperatuurcontroller heeft een dubbele weergave en dubbele bediening, waardoor het mogelijk is om zowel de koeling als de verwarming van twee producten te regelen. De instelmethode is hetzelfde voor links en rechts.

Temperatuur bereik:-50℃ tot 110℃

±0.5℃

Sensor model:NTC (10K/3435)

Controle precisie:DC12V, DC24V, AC220V (keuze mogelijk)

Werkstroom:MAX 200mA

Relay contactstroom:AC 5A / 110V-220V

Werktemperatuur:0℃ tot 50℃

Opslagtemperatuur:-10℃ tot 60℃

Afmetingen meter:90mm (L) x 60mm (B) x 26.5mm (H)

Gatmaat:70mm (L) x 50mm (H)

Lengte van de probe:1m, Probe maat: Φ4mm x 20mm

Menu code beschrijving:

Bedrading schema:

Instructie:

Instellen van de linker controle temperatuur:

Druk op de “SET” toets en het linker scherm knippert. Druk op de “UP” en “DOWN” toetsen om het temperatuurbereik aan te passen, druk op de rechter “UP” of “DOWN” toets om op te slaan en te verlaten.

Instellen van de rechter controle temperatuur:

Druk twee keer op de “SET” toets en het rechter scherm knippert. Druk op de “UP” en “DOWN” toetsen om de temperatuur aan te passen, druk op de rechter “UP” en “DOWN” toets om op te slaan en te verlaten.

Start- en stoptiming:

In de stand-bystand, druk eenmaal op de “SET” toets om de timingoutput te starten, het scherm knippert afwisselend.

Druk drie seconden op de “SET” toets om in de instellingen van de controleparameters te komen.

Druk op de ▲ of ▼ toets om het menu te kiezen dat je wilt aanpassen. Druk vervolgens opnieuw op de “SET” toets om in de gerelateerde staat van de controleparameterinstelling te komen, druk op ▲ of ▼ om de parameters aan te passen die moeten worden gewijzigd. Druk op de “SET” toets om te verlaten na aanpassing, of verlaat na 6 seconden automatisch.

Koeling/verwarmingsmodus instellen:

Druk op de “SET” toets minder dan 3 seconden om in het menu te komen, de code “HC” wordt op het scherm weergegeven, druk op de “SET” toets om de werkmodus weer te geven. Druk op “▲” of “▼” om de parameters aan te passen. “C” betekent koeling, “H” betekent verwarming.

Terugkeer verschil functie:

De maximale temperatuur wordt beperkt door het terugkeer verschil tussen opstarten en afsluiten.

Terugkeer verschil instellen:

Druk op de “SET” toets minder dan 3 seconden om in het menu te komen, druk op “▲” of “▼” om de code aan te passen totdat het scherm de “D” code weergeeft, druk op de “SET” toets om de waarde van het terugkeer verschil weer te geven. Druk opnieuw op de “▲” en “▼” toetsen om de parameters aan te passen.

Temperatuurcorrectiefunctie:

Wanneer er afwijkingen zijn tussen de gemeten temperatuur en de standaardtemperatuur, kan de gemeten waarde worden aangepast aan de standaardtemperatuur onder de functie van temperatuurcorrectie. Temperatuur na correctie = Temperatuur voor correctie + correctiewaarde (de correctiewaarde kan een positief getal, negatief getal of nul zijn).

Temperatuurcorrectie instellen:

Druk op de “SET” toets minder dan 3 seconden om in het menu te komen, druk op “▲” of “▼” om de code aan te passen totdat het scherm de “CA” code weergeeft, druk op de “SET” toets om de temperatuurcorrectiewaarde weer te geven, druk opnieuw op de “▲” en “▼” toetsen om de parameters aan te passen.

Vertraging beschermingsfunctie:

Druk op de “SET” toets minder dan 3 minuten om in het menu te komen. Druk op “▲” of “▼” om de code aan te passen totdat het scherm de “PT” code weergeeft, druk op de “SET” toets om de vertraging beschermingsinstelling weer te geven, druk opnieuw op de “▲” en “▼” toetsen om de parameters aan te passen.

Ultra temperatuur alarm functie:

Als de gemeten temperatuur ≥ controle temperatuur + AH, wordt het alarm relais geactiveerd, de temperatuurcontroller geeft een alarm, het scherm toont afwisselend “H” en de huidige temperatuur. Druk op een van de toetsen om het alarm te stoppen en het alarm relais uit te schakelen.

Ultra temperatuur alarm instellen:

Druk op de “SET” toets minder dan 3 seconden om in het menu te komen, druk op “▲” of “▼” om de code aan te passen totdat het scherm de “HS” code weergeeft. Druk op de “SET” toets om de ingestelde waarde van de ultra temperatuur weer te geven, druk opnieuw op de “▲” of “▼” toetsen om de parameters aan te passen. Stel “HS” in op “0” om de alarmfunctie uit te schakelen.

Ultralage temperatuur alarm functie:

Als de gemeten temperatuur < controle temperatuur - LS, wordt het alarm relais geactiveerd, de temperatuurcontroller geeft een alarm. Het scherm toont afwisselend “L” en de huidige temperatuur, druk op een van de toetsen om het relais uit te schakelen.

Ultralage temperatuur alarm instellen:

Druk op de “SET” toets minder dan 3 seconden om in het menu te komen, druk op “▲” of “▼” om de code aan te passen totdat het scherm de “LS” code weergeeft, druk op de “SET” toets om de ingestelde waarde van de ultralage temperatuur weer te geven, druk opnieuw op de “▲” of “▼” toetsen om de parameters aan te passen. Stel “LS” in op “0” om de alarmfunctie uit te schakelen.

Indicatorlampje uitleg:

Groen betekent werkindicatorlampje, een constante groene licht betekent de staat van koeling of verwarming. Knipperend rood licht betekent vertraging bij opstarten en heeft een instelfunctie. Constant rood licht betekent in de staat van instellen.

Druk 3 seconden op de “SET” toets om in de systeeminstellingen te komen. Tijdens het instellen, druk op “▲” of “▼” om het menu te kiezen dat je wilt aanpassen. Druk opnieuw op de “SET” toets om in de gerelateerde staat van de controleparameters te komen, druk op “▲” of “▼” om de controleparameters aan te passen die moeten worden gewijzigd. Verlaat door op de “SET” toets te drukken na aanpassing. De temperatuurcontroller start automatisch opnieuw op.

Storingsweergave:

Wanneer de sensor is losgekoppeld, toont het scherm “LLL”.

Wanneer de sensor een temperatuur onder het meetbereik detecteert, toont het scherm “EEE”.

Wanneer de sensor een temperatuur boven het meetbereik detecteert, toont het scherm “HHH”.

Waarschuwing:

Sluit aan op de juiste werkspanning, het apparaat werkt normaal binnen het bereik van ±10% van de standaard invoerspanning.

Sluit aan op een belasting die lager is dan het maximale controlevermogen van de temperatuurcontroller. Als dit wordt overschreden, gebruik dan een AC contactor.

Sluit aan op de juiste stroombron, belasting, sensor; de temperatuurcontroller kan beschadigd raken bij verkeerde aansluiting.

Inbegrepen in de verpakking:

1 x Digitale LED duale temperatuurcontroller AC220V 12V 24V
