Description
Kenmerken:
100% nieuw en van hoge kwaliteit.

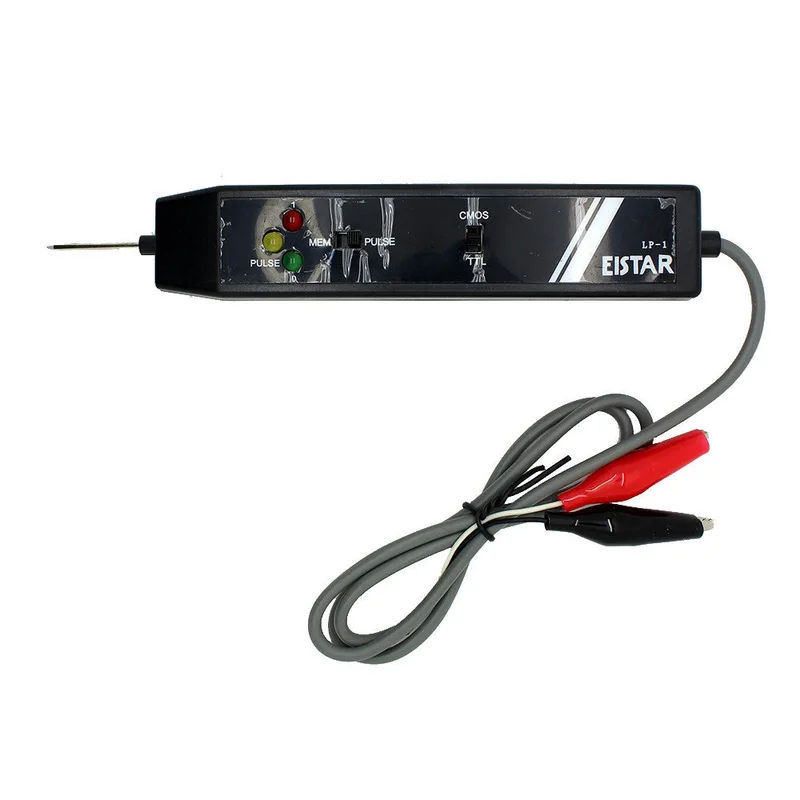

Sluit de rode clip aan op de positieve terminal en de zwarte clip op de negatieve terminal van de stroombron van het te testen circuit. De voedingsspanning mag 18V DC niet overschrijden.
Stel voor TTL en DTL de bovenste keuzeschakelaar in op de zijde gemarkeerd met “TTL”. Stel voor CMOS de bovenste keuzeschakelaar in op de zijde gemarkeerd met “CMOS”. Breng de sondepen in contact met het te testen punt; de LED’s geven de logische status aan:
- EEN:Alle LED’s UIT – Hoge impedantie
- B:Rode LED AAN – Hoge staat [1]
- C:Groene LED AAN – Lage staat [0]
- D:Oranje LED AAN – Puls
Om puls of niveauovergang te detecteren en op te slaan, zet u eerst de schakelaar naar de zijde gemarkeerd met “PULSE”. Breng de sondepen in contact met het te testen punt; de LED’s geven de basisstatus aan.
Zet vervolgens de onderste keuzeschakelaar op de zijde gemarkeerd “MEM”. De oranje LED licht op wanneer een puls of niveau-overgang wordt gedetecteerd. De pulsrichting kan worden bepaald in vergelijking met de oorspronkelijke basistoestand. Reset na gebruik de logische sonde door de onderste keuzeschakelaar terug te zetten naar de kant gemarkeerd “PULSE”.
Specificaties:
Kleur: Zwart
Afmetingen: 15 x 3 x 2 cm
Lengte: 17,5 cm
Naaldlengte: 2,5 cm
Pakket inbegrepen:
