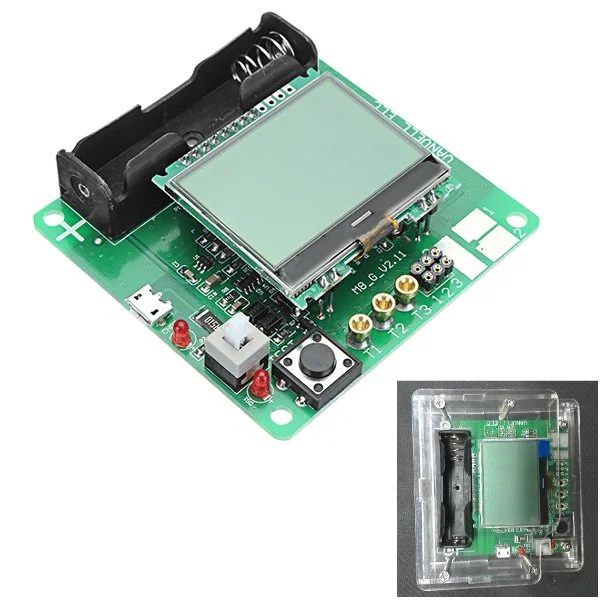

Digitale multimeter en grafische transistor tester-Kwaliteitsgarantie

Description

Beschrijving:
Deze tester is uitgerust met een 3.7V oplaadbare lithiumbatterij (model: 14500) en heeft een draagbaar ontwerp. U kunt de T-MINIUSB-uitgang gebruiken om de batterij op te laden en het systeem langdurig van stroom te voorzien, wat het gebruik binnenshuis economisch en handig maakt.

Kenmerken:

• Eenknopsbediening met automatische uitschakelvertraging. Uitschakelstroom is slechts 20nA, wat ondersteuning biedt voor batterijwerking.
• Automatische test van PNP en NPN bipolaire transistors, N- en P-kanaal MOSFET’s, JFET’s, diodes, thyristors, weerstanden, condensatoren en inductoren.
• Automatische test van pin-definities.
• Meting van de stroomversterkingsfactor (B) van bipolaire transistors en de inschakelspanning van de emitterovergang (Uf).
• Identificatie van Darlington-transistorversterkingsfactor door hoge drempelspanning en hoge stroom.
• Weergave van bipolaire transistors en interne beschermingsdiodes van MOSFET’s op het scherm.
• Meting van drempelspanning en poortcapaciteit van MOSFET’s.
• Ondersteunt twee weerstandsmetingen, met mogelijkheid tot potentiaalmeting.
• Weerstandmeting met een resolutie van 0,1 ohm en een maximale waarde van 50M ohm. Capaciteitsmeetbereik van 25pF tot 100mF (10µF).
• Resolutie tot 1pF, inductantiemeetbereik van 0,01MH tot 20H.
• Testen van condensatoren met een equivalente serieweerstand (ESR) tot 2µF, met een resolutie van 0,01 ohm.
• Weergave van symbolen van twee diodes in de juiste richting, inclusief spanningsafname.
• LED-test voor diodes met voorwaartse spanningsval.
• Gelijktijdige test van lichtgevende diodes met een testtijd van ongeveer twee seconden.

Correctie:
De tester vraagt om correctiestappen tijdens de test. Volg de instructies op het scherm om de correctie te voltooien.

Belangrijkste parameters:

• ATmega328-microcontroller.
• LCD-scherm met 2×16 tekens.
• Automatische uitschakeling en lage stroomverbruik.
• Automatische test van verschillende componenten.
• Ondersteunt twee weerstandsmetingen en toont symbolen met eenheden.
• Testtijd van ongeveer twee seconden, met langere metingen voor capaciteit en inductantie.

Pakket inbegrepen:
1 x grafische transistortester met schaal.
