Description

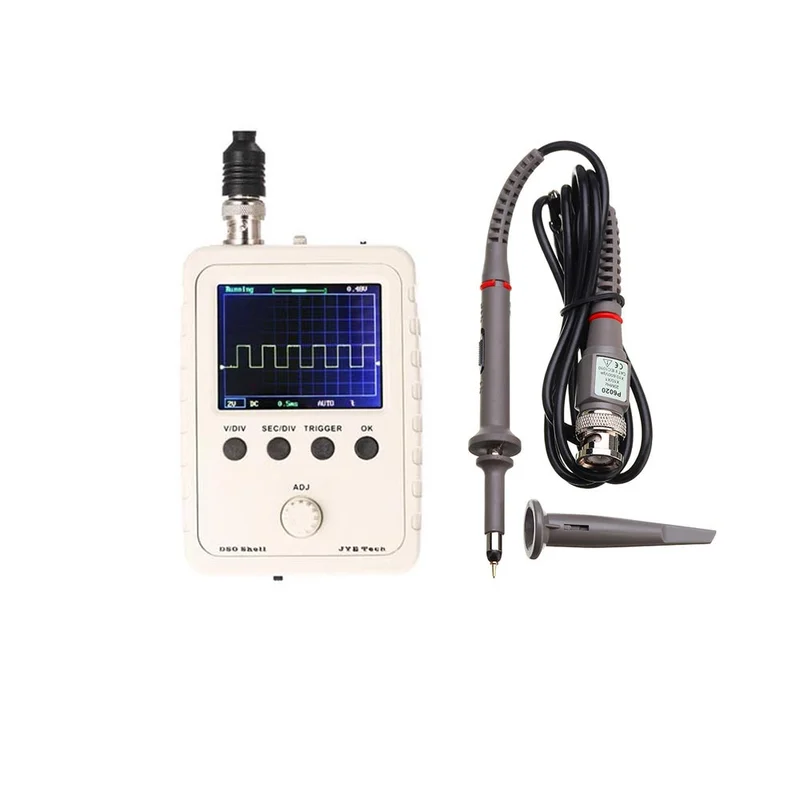

DSO Shell (DSO150) Oscilloscoop
1. De DSO Shell heeft een vergelijkbare bandbreedte als de DSO138, maar bevat aanzienlijke verbeteringen in structuur, mechanica en werking
3. De DSO Shell wordt geleverd met een volledige behuizing. Het frontpaneel en de boven- en onderbeugels zijn flexibel voor eenvoudige gebruikersmodificatie
4. Een draaiknop is toegevoegd, waardoor het aanpassen van parameters veel sneller en gemakkelijker wordt
5. De gevoeligheid van de DSO Shell is in beide richtingen uitgebreid en is hoger en groter dan die van de DSO138. Het bereikt 5mV / div tot 20V / div, terwijl de DSO138 slechts 10mV / div tot 5V / div heeft
6. De DSO Shell draait op 9V (gebruik geen voedingsspanning hoger dan 10V!). Gebruikers moeten hun eigen voeding opzetten, aangezien deze niet in de kits zijn opgenomen. De stekker op het moederbord accepteert een standaard 5.5 mm / 2.1 mm DC-stekker. Een alternatieve 2-polige connector (0.1″ toonhoogte) is ook voorzien voor het gemak van aansluiting op verschillende voedingsbronnen
Kenmerken
- Aantal kanalen: 1
- Analoge bandbreedte: 0 – 200 KHz
- Gevoeligheid: 5mV / Div – 20V / Div
- Gevoeligheid fout: <5%
- Resolutie: 12-bits
- Ingangsimpedantie: 1M ohm
- Maximale ingangsspanning: 50Vpk
- Koppeling: DC, AC, GND
- Max real-time sampling rate: 1Msps
- Timebase: 10us / Div – 500s / Div
- Opnamelengte: 1024
- Trekkermodi: model, Normaal, Enkel
- Trigger types: opgaande / neergaande flank
- Triggerpositie: 1/2 van de buffergrootte vastgelegd
- 2,4 inch kleur TFT LCD met 320 x 240 resolutie
- Voeding: 9V DC (zorg ervoor dat de voeding 9V is; lager of hoger dan 9V kan problemen veroorzaken.)
- Stroomtoevoer: 120mA @ 9V
- Afmeting: 115mm x 75mm x 22mm
- Gewicht: 100 gram (exclusief kabels en voeding)
Update informatie: Component accessoires en printplaat maken een aantal wijzigingen (nu is de laatste versie 109-15001-00E)
Pakket bestaat uit
- 1 x Geassembleerde DSO150 Digitale Oscilloscoop
- 1 x NL Instructie
