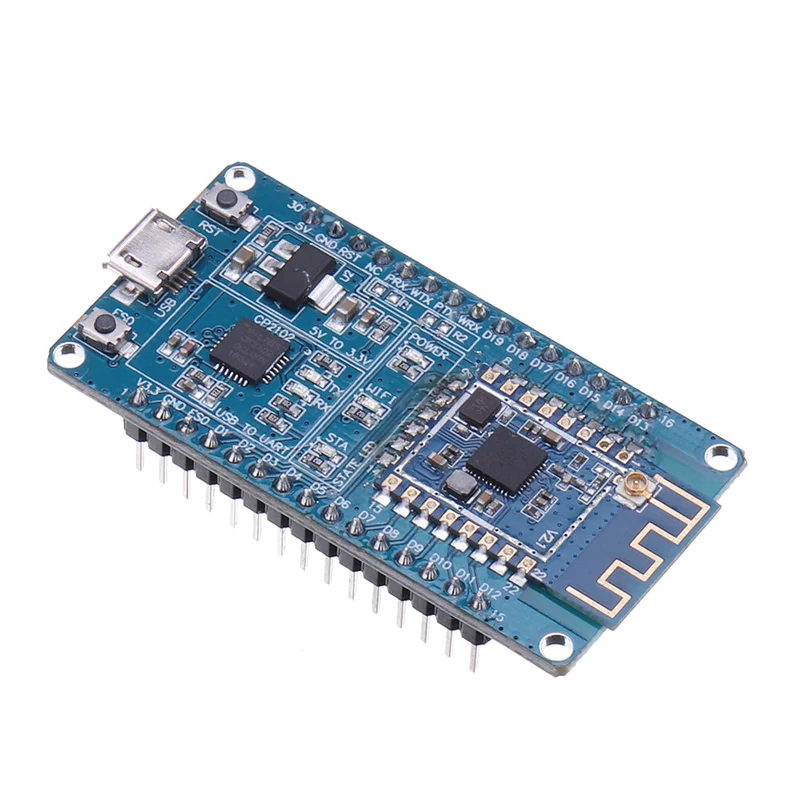

Draadloze transparante transmissiemodule met serile poort en WiFi-Kwaliteitsgarantie

Description

Kenmerken:

• De WiFi-module is een energiezuinige chip die MCU-, PMU-, klok- en IEEE802.11b/g/n MAC/PHY/radiomodules integreert.
• Ondersteunt 2,4 GHz IEEE802.11b/g/n, USB Host en Device 2.0 HS, Micro SD-kaart (SDMMC-interface), UART, I2C, I2S, PWM, SPI en andere interfaces, inclusief analoge knoppen (GPADC0).
• De secundaire ontwikkelversie biedt een gebruiksvriendelijke ontwikkelinterface voor het ontwikkelen van applicaties op basis van mbedOS in C of C++. De ontwikkelingskit bevat uitgebreide documentatie en testroutines voor een snelle start.

MCU:

• Geïntegreerde ARM-CM4 MCU met een maximale klokfrequentie van 160 MHz.
• Geïntegreerde MPU en mbed uvisor.
• Ondersteuning voor externe PSRAM-interface.
• Ingebouwde 8 Mbit SPI-flitser.
• Programmeervriendelijke functiepin-positie.
• GPIO kan worden onderbroken of gewekt door een externe stijgende/dalende flank.
• Geïntegreerde UART × 2, I2S × 2, I2C × 1, PWM × 8, SPI × 4, SDMMC × 1, USB2.0 × 1.
• Geïntegreerde 2-kanaals ADC.
• Geïntegreerde watchdog en energiezuinige timer.
• Besturingssysteem: mbedOS5.1.

WLAN:

• Integratie met één chip MAC/PHY/Radio.
• Ondersteuning voor 2,4 GHz IEEE 802.11b/g/n.
• Geïntegreerde PA, LNA.
• 20/40 MHz bandbreedte, tot 150 Mbps.
• Ondersteuning voor WPA, WPA2, WEP, TKIP, CCMP.
• STA, softAP, P2P, STA + softAP, STA + P2P.
• Ondersteuning van A-MPDU, A-MSDU, HT-BA.
• Lichtgewicht TCP/IP-protocolstapel.

Specificaties:

• Draadloze standaarden: IEEE 802.11n, IEEE 802.11g, IEEE 802.11b.
• Draadloze overdrachtssnelheid: 11n: tot 150 Mbps, 11g: tot 54 Mbps, 11b: tot 11 Mbps.
• Aantal kanalen: 1 tot 11.
• Frequentiebereik: 2,4 ~ 2,4835G.
• Zendvermogen: 15 ~ 20 dBm.
• Interface: één seriële poort, één USB-poort (host), GPIO.
• Type antenne: ingebouwde antenne.
• WIFI-werkmodus: STA/AP.
• Draadloze beveiliging: 64/128/152 bit WEP-codering, WPA, WPA2 (CCMP, TKIP) (alleen WPA2-CCMP in AP-modus).
• Configuratiemethode: seriële poort.
• Baudrate van seriële poort: 1200 ~ 3000000 bps.

Pakket inbegrepen:

• 1 x WIFI draadloze transparante transmissiemodule.

Meer documentatie: klik om te downloaden

Afbeeldingen:
