Description

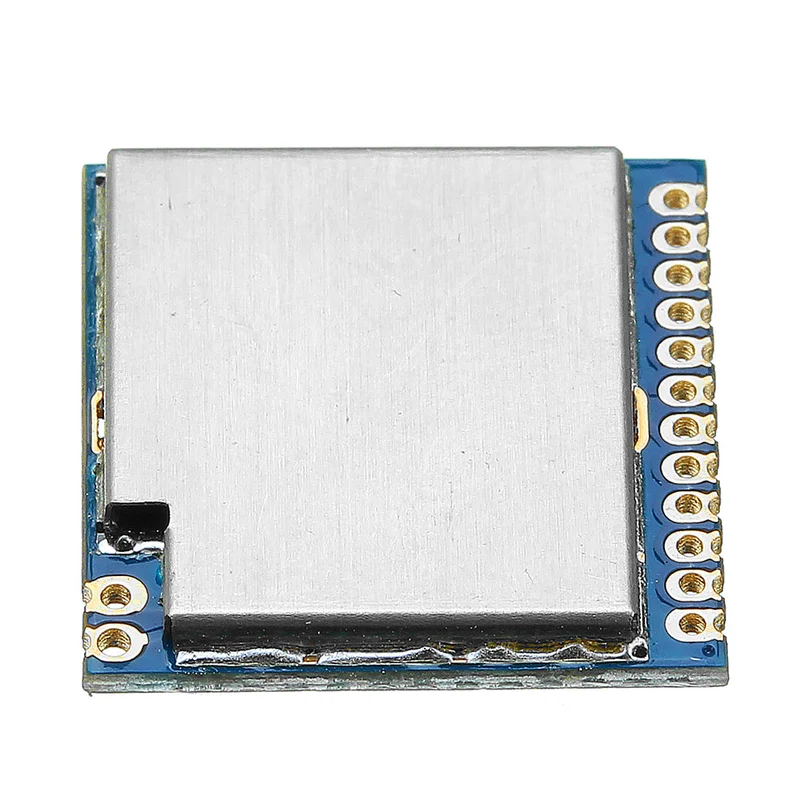

Parameter:Ontvangststroom: 10,7 mAOntvangstgevoeligheid: -126 dBmInstelbare zendvermogen stappen: 128Maximale overdrachtssnelheid: 1 MbpsGemeten afstand: 2 kmGeschikt voor smalband: JaGPIO: 4Korte beschrijving:Deze module maakt gebruik van een sterk geïntegreerde draadloze ISM-bandtransceiverchip. De extreem lage ontvangstgevoeligheid (-126 dBm) en het hoge uitgangsvermogen (20 dBm) garanderen een groter bereik en verbeterde linkprestaties. Ingebouwde antennediversiteit en ondersteuning voor frequentieverspringing verbeteren het bereik en de prestaties :Frequentiebereik: 433 MHzGevoeligheid: -126 dBmMaximaal uitgangsvermogen: 20 dBm (10 mA in ontvangerstatus)Overdrachtssnelheid: 0,1-1000 kbpsVoeding: 1,8-3,6 VBedrijfstemperatuurbereik: -40 ~ +85 °CGewicht: 1,3 gram
| Parameter | Min | Typ | Max | Eenheid | Status |
| Werkomstandigheden | |||||
| Werkspanningsbereik | 1.8 | 3.3 | 3.6 | V | |
| Temperatuurbereik | -40 | 85 | |||
| Huidige consumptie | |||||
| RX stroom | 13.5 | mA | Hoge prestatiemodus | ||
| 10.7 | mA | Laag energieverbruik | |||
| TX stroom | 85 | mA | @ 20 dBm | ||
| Slaapstroom | <0,1 | µA | |||
| Parameter | |||||
| Frequentiebereik | 403 | 433 | 463 | MHz | @ 433 MHz |
| Modulatiesnelheid | 0.123 | 1000 | Kbps | FSK | |
| Uitgangsvermogen bereik | -5 | 20 | dBm | ||
| Ontvangsgevoeligheid | -126 | dBm | @ gegevens = 500 kbps |
Kenmerken:- Ondersteuning voor verschillende modulatiemodi zoals FSK, MSK, OOK en ASK- Uitschakelmodus met ultralaag vermogen- Indicator voor digitale ontvangen signaalsterkte (RSSI)- Getimede wekfunctie- Automatische aanpassing van de antenne- Configureerbare pakketstructuur- Preambule detectie- 64/128 bytes Transceiver Data Register (FIFO)- Detectie van laag vermogen- Temperatuurmeting en 8-bit analoog-naar-digitaal-omzetter- Geïntegreerde spanningsregelaar- Frequentieverspringfunctie- Power-on reset-functie- Ingebouwde kristalaanpassingsfunctie
Toepassingen:- Afstandsbediening- Meteruitlezing op afstand- Industriële controle- Domotica telemetrie- Speelgoedcontrole- Draadloze pc-randapparatuur- Tag-lezer
Pin:
| Aantal | Pin | Betekenis |
| 1 | GND | Stroomvoorziening |
| 2 | NC | Geen connectie |
| 3 | GPIO0 | Verbindingschip GPIO0 |
| 4 | GPIO1 | Verbindingschip GPIO1 |
| 5 | VCC | Voeding positief 3.3V |
| 6 | SDO | Digitale uitgang |
| 7 | SDI | Gegevensinvoer |
| 8 | SCLK | Seriële klokuitgang |
| 9 | nSEL | Seriële interface selecteer invoerpin |
| 10 | nIRQ | Uitgangspen onderbreking |
| 11 | SDN | Schakel de invoerpin uit |
| 12 | GND | Aarde |
