Druktransducer met 1/8″ NPT draad voor olie, brandstof, diesel, lucht en water – DC 5V-Kwaliteitsgarantie

Description

Kenmerken:

• Geavanceerde druktransducer in vergelijking met traditionele mechanische druktransducers.
• ±2% FS kleine uitvoerfout, inclusief niet-lineariteit, hysterese en herhaalbaarheid, in het volledige temperatuurbereik.
• Lichtgewicht en compact, eenvoudig te installeren en te bedienen.
• Volledige bescherming tegen overspanning.

Specificaties:

• Materiaal: RVS
• Spanning: DC 5V
• Druk: 30 psi, 100 psi, 150 psi, 200 psi, 300 psi, 500 psi (optioneel)
• Draadtype: 1/8″ NPT

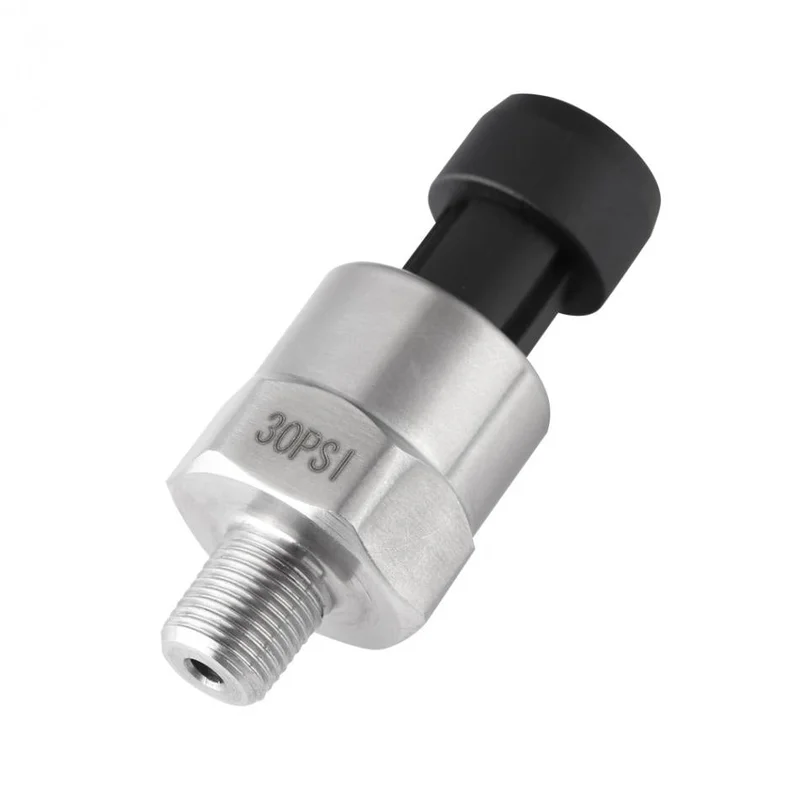

Druk 30 psi:

• Ingang: 0-30 psi
• Uitgang: 0.5V~4.5V lineaire spanningsuitgang. 0 psi geeft 0.5V, 15 psi geeft 2.5V, 30 psi geeft 4.5V.
• Nauwkeurigheid: binnen 2% van de meting (volledige schaal).
• Draad: 1/8″-27 NPT.
• Aansluiting: Waterdichte snelkoppeling. Bijbehorende connector is inbegrepen.
• Bedrading: Rood voor +5V; Zwart voor massa; Blauw voor signaaluitgang.

Druk 100 psi:

• Ingang: 0-100 psi
• Uitgang: 0.5V~4.5V lineaire spanningsuitgang. 0 psi geeft 0.5V, 50 psi geeft 2.5V, 100 psi geeft 4.5V.
• Nauwkeurigheid: binnen 2% van de meting (volledige schaal).
• Draad: 1/8″-27 NPT
• Aansluiting: Waterdichte snelkoppeling. Bijbehorende connector en draadboom zijn inbegrepen.
• Bedrading: Rood voor +5V; Zwart voor massa; Blauw voor signaaluitgang.

Druk 150 psi:

• Ingang: 0-150 psi
• Uitgang: 0.5-4.5V lineaire spanningsuitgang. 0 psi geeft 0.5V, 75 psi geeft 2.5V, 150 psi geeft 4.5V.
• Nauwkeurigheid: +/-0.5% FS
• Draad: 1/8″ NPT
• Bedrading: Rood voor +5V; Zwart voor massa; Groen voor signaaluitgang.
• Overbelastingscapaciteit: 2-4 keer de nominale druk.
• Werktemperatuur: -40° tot +120°
• Compensatietemperatuur: 0° tot +80°
• Beschermingsklasse: IP67
• Drukmedium: Olie, gas en water die compatibel zijn met 316L RVS.
• Laadweerstand: ≤(voedingsspanning-6.5V/0.02A)Ω
• Langdurige stabiliteit: Minder dan 0.1% FS/jaar
• Temperatuureffect op nul: Typisch: 0.02% FS/°; Maximaal: 0.05% FS/°
• Temperatuureffect op gevoeligheid: Typisch: 0.02% FS/°; Maximaal: 0.05% FS/°
• Schokbestendigheid: 1000g
• Anti-schok: ≤+/-0.01% FS (X,Y,Z assen, 200Hz/g)
• Reactietijd: ≤1ms
• Isolatieweerstand: >100mΩ 500VDC
• Explosieveiligheidsklasse: ExiaTTCT6
• Elektromagnetische compatibiliteit: EN50051-1

Druk 200 psi:

• Ingang: 0-200 psi
• Uitgang: 0.5V~4.5V lineaire spanningsuitgang. 0 psi geeft 0.5V, 100 psi geeft 2.5V, 200 psi geeft 4.5V.
• Werktemperatuur: -40° tot +125°
• Nauwkeurigheid: ±1% FS
• Draad: 1/8″-27 NPT
• Overbelastingscapaciteit: 2 keer de nominale druk.
• Drukmedium: Olie, gas en water die compatibel zijn met 316L RVS.
• Laadweerstand: ≤(voedingsspanning-6.5V/0.02A)Ω
• Langdurige stabiliteit: ± 0.2% FS/jaar
• Temperatuureffect op nul: Typisch: ±0.02% FS/°; Maximaal: ±0.05% FS/°
• Temperatuureffect op gevoeligheid: Typisch: ±0.02% FS/°; Maximaal: ±0.05% FS/°
• Schokbestendigheid: 100g
• Anti-schok: ≤±0.01% FS (X,Y,Z assen, 200Hz/g)
• Reactietijd: ≤1ms
• Isolatieweerstand: >100mΩ 500VDC
• Explosieveiligheidsklasse: ExiaTTCT6
• Elektromagnetische compatibiliteit: EN50081-1; EN50082-2; IEC6 1000-4-3

Druk 300 psi:

• Ingang: 0-300 psi
• Uitgang: 0.5-4.5V lineaire spanningsuitgang. 0 psi geeft 0.5V, 150 psi geeft 2.5V, 300 psi geeft 4.5V.
• Nauwkeurigheid: +/-0.5% FS
• Draad: 1/8″ NPT
• Bedrading: Rood: +5V; Zwart: massa; Groen: signaaluitgang.
• Overbelastingscapaciteit: 2-4 keer de nominale druk.
• Werktemperatuur: -40° tot +120°
• Compensatietemperatuur: 0° tot +80°
• Beschermingsklasse: IP67
• Drukmedium: Olie, gas en water die compatibel zijn met 316L RVS.
• Laadweerstand: ≤(voedingsspanning-6.5V/0.02A)Ω
• Langdurige stabiliteit: Minder dan 0.1% FS/jaar
• Temperatuureffect op nul: Typisch: 0.02% FS/°; Maximaal: 0.05% FS/°
• Temperatuureffect op gevoeligheid: Typisch: 0.02% FS/°; Maximaal: 0.05% FS/°
• Schokbestendigheid: 1000g
• Anti-schok: ≤+/-0.01% FS (X,Y,Z assen, 200Hz/g)
• Reactietijd: ≤1ms
• Isolatieweerstand: >100mΩ 500VDC
• Explosieveiligheidsklasse: ExiaTTCT6
• Elektromagnetische compatibiliteit: EN50051-1.

Druk 500 psi:

• Ingang: 0-500 psi (Gauge Pressure)
• Uitgang: 0.5-4.5V lineaire spanningsuitgang. 0 psi geeft 0.5V, 250 psi geeft 2.5V, 500 psi geeft 4.5V.
• Nauwkeurigheid: +/-1% FS
• Draad: 1/8″ NPT
• Bedrading: Rood voor +5V; Zwart voor massa; Geel (Groen) voor signaaluitgang.
• Overbelastingscapaciteit: 2-4 keer de nominale druk.
• Werktemperatuur: -40° tot +120°
• Compensatietemperatuur: 0° tot +80°
• Beschermingsklasse: IP67
• Drukmedium: Olie, gas en water die compatibel zijn met 316L RVS.
• Laadweerstand: ≤(voedingsspanning-6.5V/0.02A)Ω
• Langdurige stabiliteit: Minder dan 0.1% FS/jaar
• Temperatuureffect op nul: Typisch: 0.02% FS/°; Maximaal: 0.05% FS/°
• Temperatuureffect op gevoeligheid: Typisch: 0.02% FS/°; Maximaal: 0.05% FS/°
• Schokbestendigheid: 1000g
• Anti-schok: ≤+/-0.01% FS (X,Y,Z assen, 200Hz/g)
• Reactietijd: ≤1ms
• Isolatieweerstand: >100mΩ 500VDC
• Explosieveiligheidsklasse: ExiaTTCT6
• Elektromagnetische compatibiliteit: EN50051-1.

Verpakking bevat:

• 1 x Druktransducer (met kabel)
