Dubbele frequentie kaartlezer met Wiegand 26/34 en UART interface-Kwaliteitsgarantie

Description

Specificaties:

• Voltage: DC 9V tot 12V
• Stroomverbruik: 40mA
• Ondersteuning: kaarten van 125 kHz en 13,56 MHz (ISO14443A)
• Interface: Wiegand, UART
• Afmetingen: 47 x 26 x 5 mm (lengte x breedte x hoogte, inclusief antenne)
• Werkomgeving: 20 ℃ tot 70 ℃
• Leesafstand EM4100: > 8 cm
• Leesafstand Mifare S50/S70, Defire, FM1208: > 5 cm

Interface beschrijving:

• D1D0: Wiegand-gegevensuitvoer Gegevens 1, Gegevens 0
• FOR: format selectie (opknoping voor W26, aarding voor W34)

Wiegand-interface uitvoerbeschrijving:

• Bij detectie van een kaart wordt het serienummer van de kaart uitgevoerd via de twee lijnen van de microcontroller: Gegevens 0 en Gegevens 1.
• Wanneer Data 0 en Data 1 worden uitgevoerd zonder microprocessing, is het onderdeel in de off-level toestand.
• Micro-bit 0 genereert een laag niveau van 400µs op de Data 0-lijn.
• Micro-bit 1 genereert een laag niveau van 400µs op de Data 1-lijn.
• De lengte van elk signaal is 2400µs.
• Elke kaartafdeling van Mifare heeft een serienummer van 4 bytes en wordt gevolgd door drie bytes.
• In totaal bestaat het signaal uit 26 gegevens: de eerste 12 controlecijfers, gevolgd door 12 oneven pariteitscijfers.

Gebruik:

• Geschikt voor gebruik met vingerafdruklezer modules en toegangscontrole systemen.

Pakketinhoud:

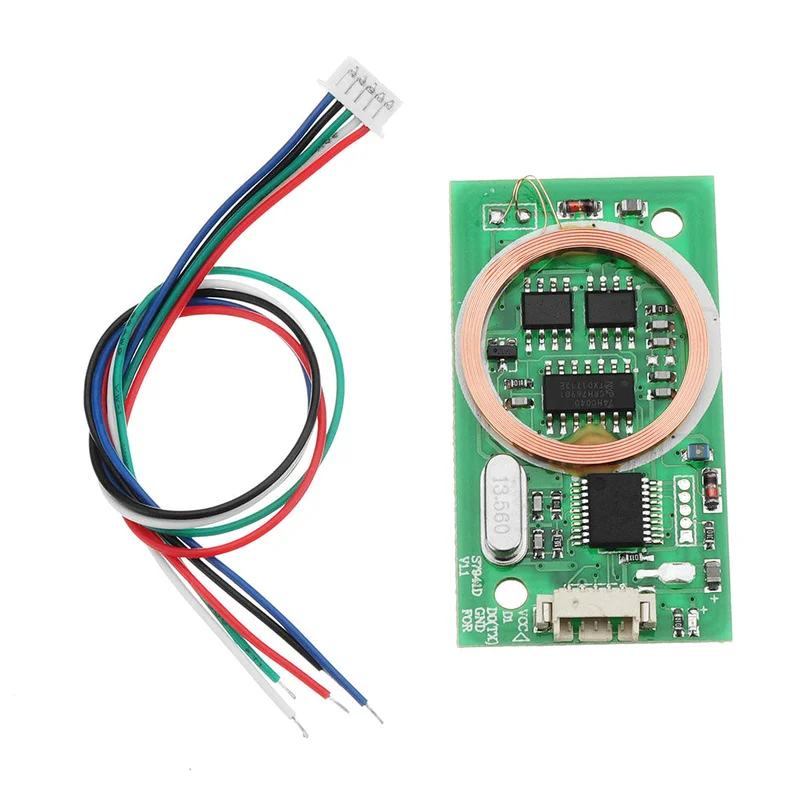

• 1 x kaartlezermodule met dubbele frequentie
• 1 x 5PIN draad
