Technische parameters:
| Nominale bedrijfsspanning: DC4-25.0V | Max ontlaadkracht: 25W |
| Geschatte werkende stroom: 0.25-4.00A (minimale constante stroom 0.05A wanneer de ventilator niet werkt) | Ventilatorsnelheid: intelligente temperatuurregulerende ventilator, snelheid 5800 ± 10% RPM |
| Constante stroomresolutie: ± (1% + 3 cijfers) | Heat dispatch-methode: intelligente temperatuurregelventilator + volledig aluminium ventilator |
| Werktemperatuur: -10 ℃ -40 ℃ | Instelbare potentiometer: precisie multiloop instelbare potentiometer |
| Weergavemodus: 4-bit LED-buis | Uitbreidingspoort: Micro-USB-poort, Type-C-poort |
| Gewicht van het product: 56.51 g | Afmeting van het product: 83,8×41,1×27,9mm |

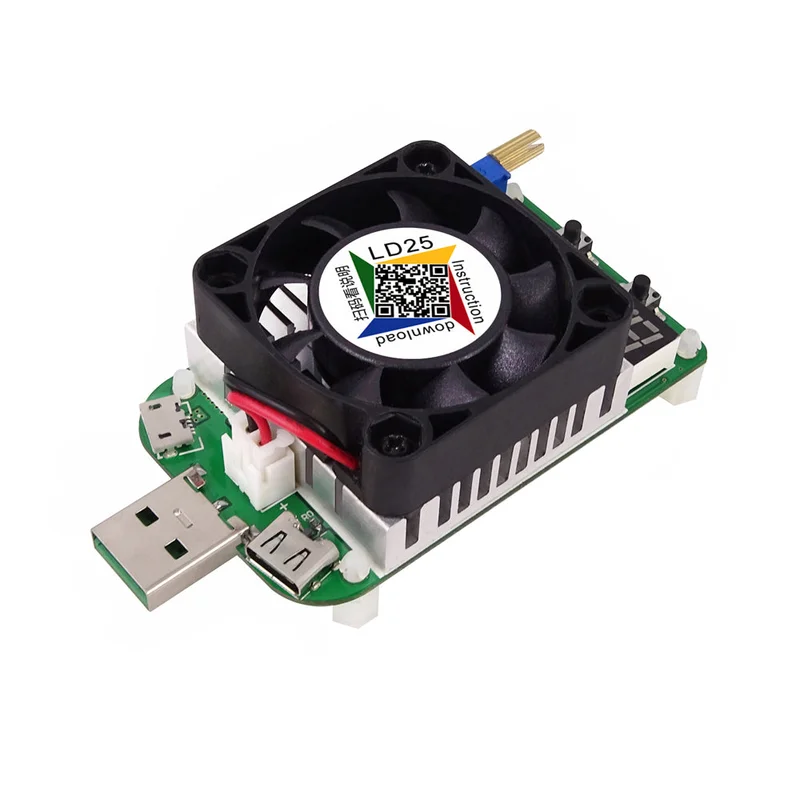

Productstructuur:
- Micro-USB-poort: MAX stroom 2A
- USB mannelijke poort (verbrede voedingsdraad, MAX stroom 4A)
- Type-C poort: MAX stroom 4A
- Volledig aluminium ventilatoren
- Intelligente ventilator voor temperatuurregeling
- LED-buis met 4 bits
- Precisie regelbare potentiometer met meerdere pompen
- Knop “SET”: druk op “SET” om van weergavestatus te veranderen. Houd de knop ingedrukt om de herstelmodus voor laden in te stellen nadat de beveiliging is verwijderd.
- Knop “AAN / UIT”: druk op de knop om de uitvoer te openen of te sluiten. Houd de knop ingedrukt om de standaard opstartstatus van openen of sluiten in te stellen.
Functie-inleiding:
- Beschermingsfunctie:
OVP (overspanningsbeveiliging): OVP bij 25-30V; permanent beschadigd boven 30V. Bij OVP, LED toont OVP.
OTP (overtemperatuurbeveiliging): laadtemperatuur boven 80 ℃, LED toont OTP.
OPP (oververmogensbescherming): vermogen boven 80 ℃, LED toont OPP. - Stel de uitvoerherstelmodus in na het laden van de beveiligingsstatus, handmatig of automatisch.
- Bekijk de spanningswaarde, de huidige waarde en de vermogenswaarde van de belasting.
- Intelligente ventilator voor temperatuurregeling: ventilator start bij stroom boven 2A of temperatuur boven 40 ℃.
- Precisie multiloop instelbare potentiometer: nauwkeurige stroomafstelling tot 0.01A.
- Standaard opstartstatus vrij instelbaar, openen of sluiten.
Bedieningsinstructies:
De belasting wordt gevoed met een bereik van 4-25.0V (de ingangspolariteit kan niet worden omgekeerd, anders is het product permanent beschadigd). Druk op de AAN / UIT-knop om de uitgang te openen en te beginnen met werken.
- Pas de uitgangsstroomwaarde aan door de draaiknop met de klok mee te draaien om de waarde te verhogen en tegen de klok in om te verlagen. Fijne aanpassing kan tot 0.01A nauwkeurig zijn.
- Pas de status van het LED-display aan door op “SET” te drukken.
- Open of sluit de belastingsoutput door op de knop “AAN / UIT” te drukken.
- Stel de standaard opstartstatus in door de knop “AAN / UIT” ingedrukt te houden.
- Stel de herstelmodus van de belastingsuitgang in nadat de beveiliging is verwijderd door de knop “SET” ingedrukt te houden.
Toepassing:
- Helpt om de Micro USB-kabel goed te meten.
- Helpt om de Type-C kabel goed te meten.
- Helpt om de uitgangsstroomcapaciteit van de lader goed te meten.
- Geschikt voor grote batch-verouderingstests in laderfabrieken.
Opmerking:
Dit product heeft geen omgekeerde verbindingsbescherming. De ingangspolariteit kan niet worden omgekeerd, anders is het product permanent beschadigd.
